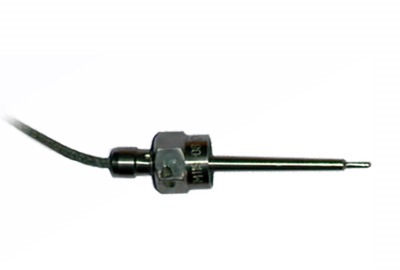

Датчик температуры ТМ 119

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ(БЫ2.821.119 ТУ)

Предназначен для измерения температуры низкокипящих агрессивных жидкостей и газов. Чувствительный элемент термометра – медная проволока диаметром 50 мкм, намотанная на медном каркасе, предварительно покрытом электроизоляционным лаком. Каркас вставлен в корпус. Термометр крепится на изделии в специальном штуцере накидной гайкой с резьбой М18х1-6Н. Имеет пятнадцать модификаций.

  ТМ 119
ТМ 119−01
ТМ 119−02
ТМ 119−03
ТМ 119−04
ТМ 119−05
ТМ 119−06
ТМ 119−07
ТМ 119−08
ТМ 119−09
ТМ 119−10
ТМ 119−11
ТМ 119−12
ТМ 119−13
ТМ 119−14
Диапазон измерения, °С -196 ÷ +200
Сопротивление, при 0°С, Ом 23 ± 0,3 30 ± 0,3 53 ± 0,3 60 ± 0,9 100 ± 0,9
Температурный коэффициент сопротивления, 1/град 0,00428
Погрешность, °С 0,5 ÷ 1,0
Показатель термической инерции, с, не более 4
Время непрерывной работы, мин, не менее 60
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Длина погружаемой части / полная длина, мм
ТМ 119, − 03, − 06,− 09, − 12
ТМ 119 – 01, – 04, – 07, – 10, – 13
ТМ 119 – 02, – 05, – 08, – 11, – 14

30/60

40/70

56/86
Диаметр погружаемой части, мм 15
Длина кабеля, мм 250
Соединитель (разъём) свободные концы
Схема подсоединения трехпроводная
Масса, г, не более 60
