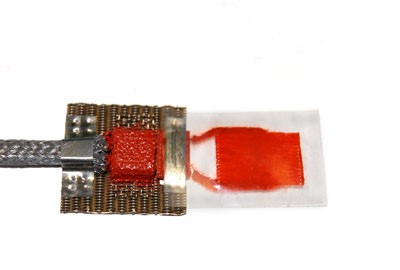

Датчик температуры ТП 033
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.029 ТУ)
Предназначен для измерения температуры поверхности плоских тел. Чувствительный элемент термометра изготовлен из платиновой проволоки диаметром 50 мкм. Вид намотки – зигзагообразный. Места сварки чувствительного элемента с токовыводами жестко закрепляются на сетке из нержавеющей стали 12Х18Н10Т. Крепление термометра на объект измерений осуществляется при помощи специального состава и сварки или клеящего состава, если сварка невозможна. Термометры имеют четыре параметрических модификации унифицированной конструкции.
| ТП 033 | ТП 033-01 | ТП 033-02 | ТП 033-03 | |
| Диапазон измерения, °С | -50 ÷ +1000 | |||
| Сопротивление, при 0°С, Ом | 12 ± 0,25 | 15 ± 0,25 | 25 ± 0,25 | 34 ± 0,25 |
| Температурный коэффициент сопротивления при температуре, 1/град | 0,00391 | |||
| Погрешность, °С, не более | 0,5 ÷ 1,0 | |||
| Показатель термической инерции, с, не более | 0,1 | |||
| Ресурс работы, мин | 10 | |||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |||
| Соединитель (разъём) | свободные концы (никель, проволока ДКРНМ 1,0 НП2) |
|||
| Схема подсоединения | двухпроводная | |||
| Габаритные размеры чувствительного элемента, мм | 15 х 26 | 20 х 26 | ||
| Масса, г, не более | 10 | |||
