Катушки приемные ПЭ, ПТ

Устройств локомотивной сигнализации:

1362-00-00-катушка приемная электровозная (ПЭ)

22124-00-00-Катушка приемная тепловозная (ПТ)

ТУ 32 ЦШ-55-72

Катушки обеспечивают индуктивную связь приемника с электрическими рельсовыми цепями и предназначены для приема кодовых сигналов в составе автоматической локомотивной сигнализации (непрерывного числового кода многозначной АЛС и других типов АЛС со скоростью движения до 200км/ч).

Катушки выпускаются в двух вариантах исполнения, согласно таблице 1.

Таблица 1.

Обозначение

Тип

Код ОКП

Особенности исполнения

1362-00-00

ПЭ

318563 3130

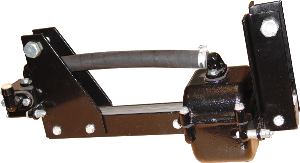

Катушка приемная электровозная (рис.1)

22124-00-00

ПТ

318563 3129

Катушка приемная тепловозная (рис.2)


Катушки рассчитаны для работы в условиях умеренного климата на открытом воздухе с температурой окружающей среды от минус 60оС до плюс 45оС.

Катушки допускают эксплуатацию в условиях вибрации на частотах 3-50 Гц, с ускорением до 10м/сек2 и ударах до 30 м/сек2 в горизонтальном направлении.

Пример записи при заказе и в документации другого изделия:

- приемная катушка ПЭ ТУ 32 ЦШ 55-72.

- приемная катушка ПТ ТУ 32 ЦШ 55-72.

Основные электрические параметры катушек приведены в таблице 2.

Таблица 2

Основные параметры

ПЭ

ПТ

Индуктивность при частоте 100 ±1Гц, Гн

7,1+0,25

6+0,25

Добротность, не менее

3,5

4,8

Действующее значение ЭДС, индуктируемой в обмотке катушки рельсовой цепи, в которой течет ток 10 А, не менее, В

0,75

0, 65

Активное сопротивление при температуре плюс 20°С, Ом

108,9±5%

110,7±5%


Для правильного подключения выводных концов катушки к клеммной коробке плюсовой конец – замаркирован.

Габаритные размеры и масса катушек приведены таблице 3.

Таблица 3

Наименование

ПЭ

ПТ

Высота, мм

366

300

Ширина, мм

234

234

Длина, мм

736

1435

Длина, мм

40

27
