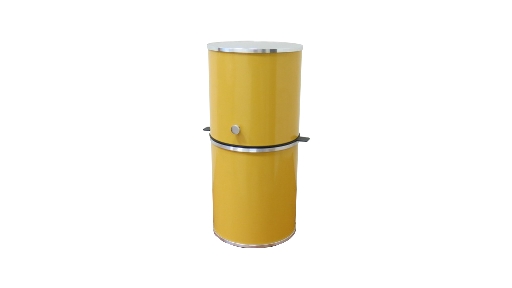

Электронный диафаноскоп ЯНТАРЬ

Электронный диафаноскоп «ЯНТАРЬ» предназначен для определения стекловидности зерна пшеница и риса путём просвечивания исследуемого зерна направленным световым потоком. Прибор реализует методику определения стекловидности согласно ГОСТ 10987-76.
Особенности диафаноскопа «ЯНТАРЬ»
Реализован экспресс метод анализа стекловидности
Время проведения анализа – 2 минуты
Достигнута высокая степень эргономики проведения анализа
Просмотр зерён осуществляется на экране компьютера, что существенно облегчает работу специалистов.
Существенно повышена объективность проведения анализа
За счёт использования программной оценки стекловидности снижена погрешность определения, связанная с субъективным мнением оператора.
Архивация результатов определений и изображений оцениваемых образцов
Все результаты определений стекловидности с соответствующими изображениями зёрен хранятся в архиве. При необходимости специалисты могут распечатать протоколы текущего или любого из предыдущих определений.
 Принцип работы электронного диафаноскопа «ЯНТАРЬ» заключается в переносе изображения подсвеченной световым потоком кассеты с зёрнами с помощью видеокамеры на экран компьютера.
Далее, используя компьютерную программу определения стекловидности зерна, специалисты лаборатории проводят исследование анализируемой пробы.

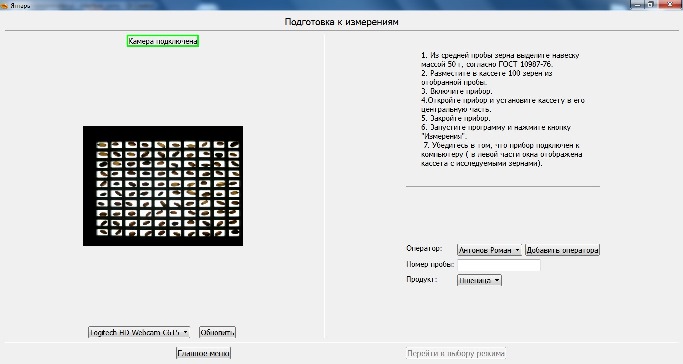

При запуске программы определения стекловидности на экране ПК открывается окно, в котором отображена кассета с зернами, помещенная в диафаноскоп (Рис.1).

                      Рис.1

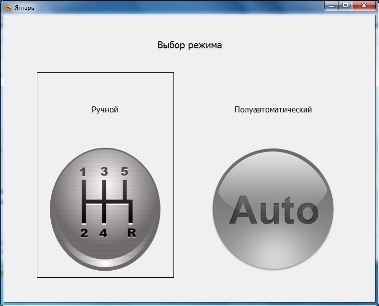

Диафаноскоп электронный «ЯНТАРЬ»  работает в ручном или полуавтоматическом режиме, поэтому далее программа предлагает выбрать ручной или полуавтоматический режим работы (Рис.2)

                        Рис.2

Ручной режим полностью повторяет метод определения стекловидности согласно ГОСТ 10987-76.

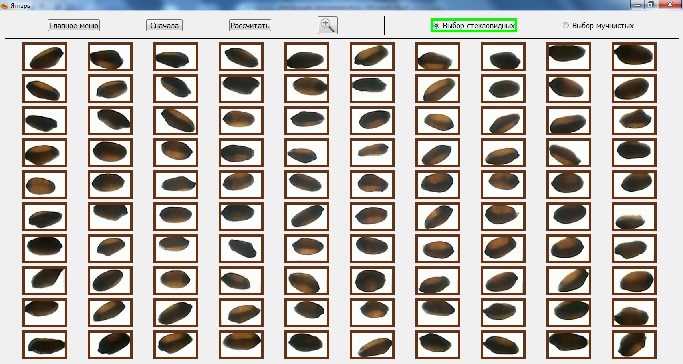

При выборе оператором ручного режима на экране ПК открывается окно с изображением 100 зерён помещенных в кассету диафаноскопа (Рис.3). Все зёрна изначально считаются частично стекловидными.

                        Рис.3

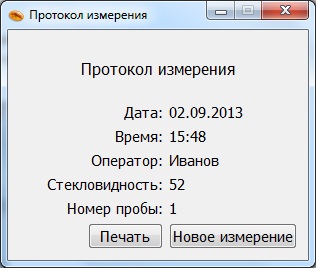

В ручном режиме оператору предлагается самостоятельно выбрать и отметить все зёрна, которые он считает мучнистыми и стекловидными. После выбора всех зёрен программа рассчитает стекловидность и отобразит результаты определения стекловидности в окне «Протокол измерения» (Рис.4). При необходимости протокол измерения можно распечатать.

                        Рис.4

При выборе полуавтоматического режима оператору предлагается выбрать одно стекловидное зерно, одно частично стекловидное зерно и одно мучнистое зерно. Выбранные зёрна считаются эталонными. На основании выбранных эталонных зёрен программа автоматически определит вид каждого из 100 зерен, рассчитает стекловидность и отобразит результаты определения стекловидности в окне «Протокол измерения», который при необходимости можно распечатать.

Таким образом, в полуавтоматическом режиме определение стекловидности происходит за счёт использования компьютерной программы, что снижает погрешность определения стекловидности, связанную с субъективным мнением оператора и сокращает время проведения анализа.

Источник света Светодиодный
Интерфейс для связи с компьютером USB 2.0
Электропитание, В/Гц

220/50

Потребляемая мощность, Вт

20

Габаритные размеры(Диаметр*Высота), мм

200*400

Вес, кг

3.7


Сделать заказ и запросить дополнительную информацию по ЯНТАРЬ Вы можете здесь.
