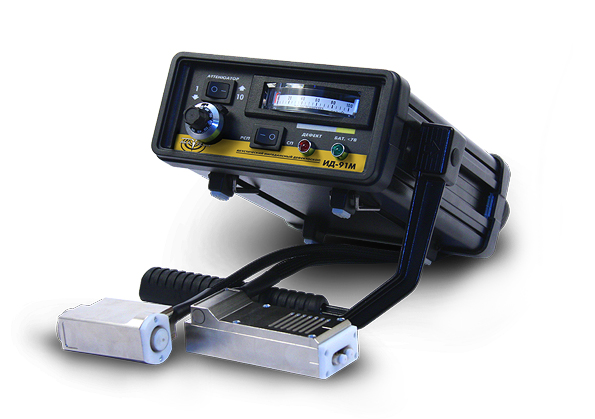

Акустический импедансный дефектоскоп ИД-91М

Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения расслоений и непроклеев в изделиях из слоистых пластиков, композитных и сотовых материалов. Широко используется в авиации и космической промышленности, а также при производстве конструкций из композиционных материалов. Занесен в реестр авиации РУ №89-06-99 ФАС РФ.

   Дефектоскоп ИД-91М - Особенности:
  • Дружественный интерфейс "включи и работай"
  • Принцип действия -импульсный импедансный
  • "Сухой" контакт преобразователя и контролируемого объекта
  • Комплектуется двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP)
  • Возможность комплектации датчиков износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
  • Повышенное пылезащитное исполнение преобразователей (опционально)
  • Минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем - 5мм
  • Максимальная глубина обнаружения дефекта в изделиях из композиционных материалов раздельно-совмещенным преобразователем -13мм (в конструкциях из алюминиевых сплавов до 3 мм). Совмещенным преобразователем - 4 мм (1,5 мм)
  • Световая, звуковая и визуальная сигнализации обнаружения дефекта
  • Металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях
  • Не требует долгой настройки, настраивается на бездефектном участке обследуемого объекта
   Дефектоскоп ИД-91М - Области применения:
  • Авиационная и космическая промышленность
  • Судостроение и судоремонт
  • Машиностроение
  • Коммунальное хозяйство
   Дефектоскоп ИД-91М - Базовая комплектация:
  • ИД-91М - электронный блок акустического импедансного дефектоскопа
  • Преобразователь SP - совмещенный преобразователь
  • Преобразователь RSP - раздельно-совмещенный преобразователь
  • Стандартный образец СО-91
  • Сумка для транспортировки ИД-91
  • Блок сетевого питания ИД-91
  • Батарея "корунд"
  • Паспорт
   Дефектоскоп ИД-91М - Технические характеристики:

Диапазон рабочих температур, град. С

-10...+40

Габариты электронного блока, мм

 62х152х200

Габариты SP преобразователя, мм

 67х28х45

Габариты RSP преобразователя, мм

 100х32х22

Масса электронного блока, кг

 0,8

Минимальный радиус кривизны выпуклой /вогнутой поверхности, мм

 6 / 20

Диаметр минимальной зоны контроля SP / PSP, мм

 20 / 50

Питание  батарея / сеть, В

 9 «Корунд» / 220


Сделать заказ и запросить дополнительную информацию по ИД-91М Вы можете здесь.
