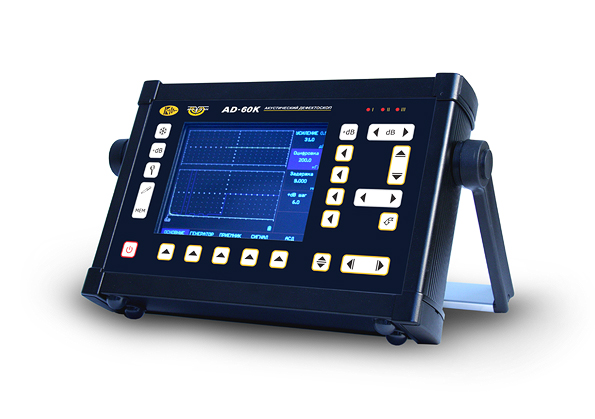

Акустический дефектоскоп АД-60К

Акустический дефектоскоп АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Прибор разработан большей частью для нужд оборонных предприятий. В частности для контроля многослойных изделий ударным методом, таких как склеенные между собой слои металл/резина/резина/резина, при этом непроклеи возможно выявлять со стороны металла в любом из слоев. Контроль многослойных изделий возможен только при помощи ударных преобразоватей УДм-60; УДп-60 (поставляются опционально).

Дефектоскоп АД-60К - Особенности:

• функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
• память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
• сохранение и вызов настроек дефектоскопа - 100 настроек
• сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
• возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
• все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
• отдельная регулировка усиления во временной и частотной областях
• функция программируемого изменения чувствительности в спектральной области
• оконная функция Хамминга
• одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
• регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
• интерфейс Ethernet для связи с ПК

Дефектоскоп АД-60К - Области применения:

• Авиационная и космическая промышленность
• Военная промышленность
• Машиностроение
• Судостроение и судоремонт
• Коммунальное хозяйство

Базовый комплект:

  • Электронный блок дефектоскопа АД-60К
  • Встроенный Li-Ion аккумулятор
  • Сетевой блок питания /зарядное устройство
  • Преобразователь импедансный совмещенный (СП-60)
  • Преобразователь импедансный раздельно-совмещенный (РСП-60)
  • Кабель "витая пара" - 2 шт.
  • Ethernet hub (switch)
  • Защитный чехол с поясным и шейным креплением
  • Программное обеспечение для ПК
  • Кейс для переноски
  • Руководство по эксплуатации
  • Свидетельство о калибровке дефектоскопа АД-60К

Универсальный комплект:

Базовый комплект + УДм-60 (ударный датчик с микрофоном)

Экспертный комплект:

Универсальный комплект + УДп-60 (ударный датчик с пьезоэлементом)

Преобразователи для дефектоскопа АД-60К:

УДм-60 (ударный датчик с микрофоном)

УДп-60 (ударный датчик с пьезоэлементом)

Преобразователь импедансный совмещенный (СП-60)

Преобразователь импедансный раздельно-совмещенный (РСП-60)

Дефектоскоп АД-60К - Технические характеристики:

Параметр

Значение

Импульс возбуждения

радиоимпульс с амплитудой 25/50В,
и программируемой формой

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области

Отображение сигнала

радиосигнал во временной области, спектр

Зоны контроля

четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области

Автоматическая Сигнализация Дефектов (АСД)

световая  и звуковая,
индивидуальная логика определения дефекта в зоне

Дисплей

Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме

Память

500 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

Ethernet

Разъем подключения преобразователей

LEMO FGG.1B

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50 Гц  AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

190 мм x 285 мм x 50 мм

Масса

3,5 кг с аккумуляторами


Сделать заказ и запросить дополнительную информацию по АД-60К Вы можете здесь.
