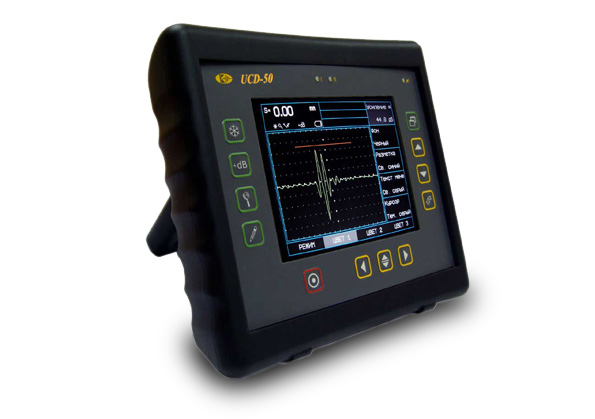

УСД-50 ультразвуковой дефектоскоп



УСД-50 – это универсальный ультразвуковой дефектоскоп с цветной TFT матрицей 640х480 и великолепным быстродействием. Мощный, легкий и портативный прибор в эргономичном ударопрочном корпусе из ABS пластика, дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по документированию результатов контроля.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности УСД-50

• цветной TFT дисплей 135 x 100 мм (640 х 480 точек)
• широкополосный усилитель 0.4 - 15 МГц
• ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
• функция смена цвета фона и всех элементов экрана, позволяющая комфортно работать даже при прямом солнечном свете
• работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
• частота повторения ЗИ: до 800Гц
• две независимых зоны контроля, с индивидуальной логикой определения дефекта
• вывод сигналов в виде А-, В- сканов
• интерфейс USB
• питание: Li-ion аккумулятор или внешний блок питания
• до 8 часов работы от аккумулятора

Технические характеристики УСД-50:

Параметр

Значение

Развертка

мин.: 0 - 4 мкс

макс.: 0 - 1000 мкс

регулируемая с шагом 1 мкс

Задержка

от 0,5 мкс до 996 мкс

с шагом от 0,02 мкс

Максимальная длина контролируемого материала

до 3000 мм (эхо-режим)

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс с шагом 0,01 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительностью от 50 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов

Частота повторений ЗИ

до 800 Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель

широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB

программируемая 0-40 дБ, с шагом 0,5 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 12 дБ/мкс с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте две дополнительных кривых АРК 0-12 дБ от базовой (с шагом 0,5 дБ)

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-скан

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана,

в дБ относительно уровня порога в зоне,

в дБ относительно опорного сигнала,

в дБ относительно кривой амплитуда-расстояние

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме

640 х 480 точек в полноэкранном режиме

Память

100 настроек с А-сканом

500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo0

Аккумулятор

Li-ion 8 А/ч

Время работы

8-10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220 В AC

Напряжение питания

15 В / 2,5 А  DC

Диапазон рабочих температур

от -30 °C до +55 °C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,9 кг с аккумуляторами

Комплектация УСД-50:

• Электронный блок дефектоскопа УСД-50
• Аккумуляторная батарея (встроенная)
• Сетевой блок питания/Зарядное устройство
• Кабели Lemo0-Lemo0 - 2 шт.
• Преобразователи 4 шт.
• Кабель для подключения к ПК
• Защитный чехол с поясным + шейным креплением и блендой от солнечного света
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
• Кейс для переноски


Сделать заказ и запросить дополнительную информацию по УСД-50 Вы можете здесь.
