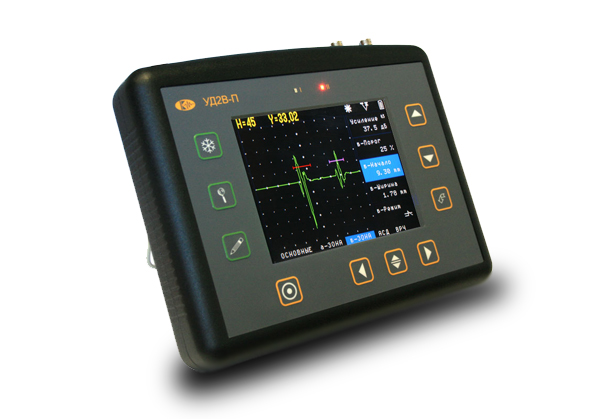

УД2В-П46 ультразвуковой дефектоскоп



Д2В-П46 –ультразвуковой дефектоскоп общего назначения, зарекомендовавший себя с лучшей стороны, как «рабочая лошадка» своей надежностью и безотказностью в работе. Дефектоскоп легок в настройке и работе, обладает всеми функциями необходимыми для контроля сварных соединений.

Возможные комплектации УД2В-П46:

• УД2В-П46 (TFT базовый комплект)
• УД2В-П46 (TFT, универсальный комплект)

Особенности УД2В-П46

• одновременное измерение амплитуды и координат дефекта
• режим записи огибающей максимума сигнала в зоне контроля
• большая память настроек и результатов контроля (100 настроек, 750 результатов контроля – 15 файлов по 50 результатов)
• поддержка ведения нескольких баз данных протоколов контроля на ПК с функцией конструктора протоколов любого вида
• полноэкранный режим работы (в LD-версии)
• оптимальная работа с любыми ПЭП
• работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
• детектор: положительная полуволна, отрицательная полуволна, полный детектор, радиосигнал (во всем диапазоне развертки)
• точность индикации толщины: 0.001 при толщинах до 10 мм
• не менее 8 часов работы от аккумуляторов
• интерфейс RS232: для передачи А-разверток, параметров работы и результатов измерений на ПК (адаптер USB опционально)

Реализованный в приборе алгоритм записи огибающей максимума сигнала отличается от подобных режимов в аналогичных приборах других фирм. Как правило, это так называемый режим "Заморозки по пикам" ("Peak freezing"), когда прибор запоминает максимальное значение амплитуды сигнала в каждой точке развертки. В отличие от такого режима, реализованный в УД2В-П46 метод позволяет построить огибающую сигнала, запоминая только по одной точке в каждом зондирующем импульсе - по положению и значению максимальной амплитуды эхо-сигнала в зоне контроля.
Такой режим дает возможность получить, например, график движения максимума сигнала при поперечном сканировании дефекта в сварном соединении и оценить его условную протяженность, а также легко определить координаты отражателя при максимальной амплитуде отраженного сигнала.

Программа UdReport, позволяет полностью автоматизировать обработку результатов контроля, разделяя их по разным базам протоколов и определяя различные дополнительные параметры контроля на основе идентификаторов, содержащихся в имени результата. Кроме этого, программа имеет функцию конструктора протоколов, позволяющую создавать печатные формы протоколов любого вида в зависимости от требований конкретного пользователя.
Прибор прост и удобен в обращении, аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ

Технические характеристики УД2В-П46:

Развертка

мин.: 0 - 2.9 мм (сталь); 0 - 1 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс

Диапазон скоростей

1000 - 9999 м/с

Задержка

от -0,5 мкс до 996 мкс

Задержка в призме

0 - 100 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

прямоугольный, амплитудой 200 В,
с изменяемой длительность от 50 до 500 нс, с шагом 25 нс

Частота повторений ЗИ

до 800 Гц в режиме максимальной частоты

Усилитель

широкополосный 0.5-15 МГц (-6 дБ)
диапазонные фильтры на 1.25, 2.5, 5 и 10 МГц

Согласование с ПЭП сторонних производителей

7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам введенным вручную
или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала

Разрешающая способность

3.125, 6.25, 12.5 или 25 нс в зависимости
от выбранного частотного диапазона

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала

Дисплей

TFT

А-сигнал

73 mm x 50 мм; 160 x 100 точек
в "полноэкранном" режиме: 240х128 точек

Память

100 настроек с А-сигналом и названием,
750 (15 файлов по 50) протоколов контроля

Интерфейс

RS232

Разъемы преобразователей

2 СР50 или Лемо1

Аккумуляторы

4 NiMh размер "D"

Время работы

ЖКИ : 12-16 часов (в зависимости от установок);
ЭЛД: 7-8 часов (в зависимости от установок)

Питание

внешний блок питания 220 В AC

Диапазон рабочих температур

 от -25°C до +55°C

Размер (В x Ш x Д)

160 мм x 225 мм x 45 мм

Вес

2.5 кг с 4 аккумуляторами

Базовая комплектация УД2В-П46: • Электронный блок дефектоскопа УД2В-П46
• Сетевой блок питания ∼220В 50Гц / ≅ 9В, 1.5A
• Кабели СР50-Lemo0 2 шт.
• Преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
• Кабель RS232 для подключения к ПК
• Программное обеспечение для ПК
• Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
• Кейс для переноски


Универсальный комплект поставки УД2В-П46 • Базовый комплект
• Защитный чехол с поясным и шейным креплением
• Отсек для аккумуляторов размера "D"
• Комплект аккумуляторов NiMh размер "D" 9A/ч
• Универсальное зарядное устройство
