А1270 ЭМА


Продукция > Функциональная аппаратура > А1270 ЭМА

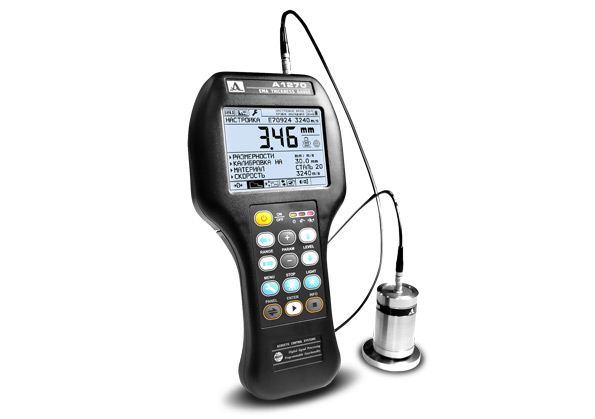

А1270 ЭМА толщиномер



А1270 ЭМА предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля требует незначительной подготовки. Прибор также позволяет работать через покрытие или с зазором. Применение тележки позволяет проводить сканирование объекта контроля с зазором, что может оказаться полезно при 100% контроле толщины котлов или листового металла.
ЭМА толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании "Акустические Контрольные Системы".
Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели. Накопленные данные по USB порту можно перенести на внешний компьютер для последующего документирования и распечатки.

Особенности А1270 ЭМА

• маленькие размеры и вес прибора и преобразователей
• расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
• различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
• работа без применения контактной жидкости
• различные режимы работы прибора: измерение, обзор, настройка
• легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
• автоматическая настройка основных параметров преобразователя при калибровке
• память на 19800 измерений
• связь с компьютером по USB-порту
• корреляционная обработка сигналов
• конструкция прибора по IP65

Возможности А1270 ЭМА

Режим НАСТРОЙКА - в данном режиме осуществляется настройка под разные типы преобразователей, юстировка и калибровка прибора, установка параметров алгоритмов и аппаратуры, установка параметров материала, формирование конфигураций, их сохранение и выбор.

Режим ИЗМЕРЕНИЕ – в данном режиме обеспечивается:
- измерение толщины;
- определение максимального и минимального значений толщины из ряда измерений;
- запись результатов измерения толщины в память прибора;
- коррекция ранее записанных в память результатов;
- очистка памяти измерений
Для измерения толщины используется автоматизированный алгоритм, который без вмешательства оператора подстраивает усиление, выбирает способ измерения и разрядность представления информации. Для оперативного анализа на экране прибора выводится вся необходимая информация: способ измерения толщины (пороговый или АКФ), индикация уровня сигнала, общая информация о параметрах контроля, текущий результат измерения, а также ранее записанные результаты измерений.

Режим ОБЗОР - предназначен для измерения толщины с одновременным наблюдением за формой эхо-сигналов. Это позволяет повысить достоверность измерения толщины и проводить анализ в сложных случаях.
В данном режиме обеспечивается:
- измерение толщины с использованием выбранного способа;
- выбор одного из трех способов измерения толщины (пороговый, по двум эхо-сигналам, АКФ)
- реализация функции ЛУПА при одновременном представлении сигналов в недетектированном виде;
- запись в память прибора А-Сканов сигнала со всеми сопряженными данными (кадров);
- работа с ранее записанными в память приборов кадрами (просмотр, очистка).

Комплектация А1270 ЭМА: • А1270 - электронный блок ЭМА толщиномера
• ЭМАП S7392 3.0A0D10ES (радиальная поляризация, апертура d 24 мм; толщинометрия алюминия 0,7-100 мм, стали 1,0-30 мм)
• Специализированная каретка для перемещения ЭМАП S7392 3.0A0D10ES, S7394 2.5A0R10x10ES
• Кабель LEMO-LEMO одинарный 1,2 м
• Чехол М12
• Зарядное устройство ВС 071
• Сетевой адаптер с кабелем 220B-12B
• Кабель соеденительный (прибор-зарядное устройство)
• Кабель связи по USB
• Компакт-диск с документацией и ПО
• Сумка М12
Сделать заказ и запросить дополнительную информацию по А1270 ЭМА Вы можете здесь.
