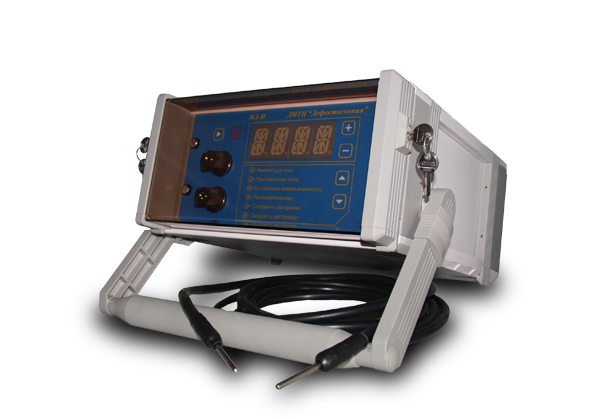

Модульный дефектоскоп МД-М



Новый модульный дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля. Разработанный НПЦ "Кропус" совместно с ГНИИ 13 МО РФ и ДНТЦ "Дефектоскопия" дефектоскоп воплотил в себе все последние достижения в области неразрушающего контроля методом магнитных частиц и предназначен для замены устареших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000). Прибор обладает регулировкой тока до 5000 А, памятью настроек контроля, режимом "ток-пауза", автоматическим размагничиванием, регулируемой длительностью намагничивания и размагничивания и другими функциями.

Дефектоскоп МД-М имеет модульную конструкцию из 3-х модулей: МД-И (импульсного тока), МД-С (соленоид переменного тока), МД-Э (электромагнит постоянного тока), фактически представляющих собой отдельные приборы, электрически не связанные между собой. В каждом модуле предусмотрено возможность автоматической установки заданного тока, сохранение параметров выбранного режима намагничивания в ячейках памяти. Данные сохраненного режима намагничивания сохраняются и при выключении модуля (дефектоскопа). Размагничивание с применением электромагнита основано с использованием скин-эффекта.

Принципиальная схема дефектоскопа обеспечивает необходимые эксплуатационные характеристики и значительно более широкие возможности при значительном уменьшении габаритов и массы по сравнению с существующими дефектоскопами.

Режимы работы МД-М


МД-И: одиночные импульсы тока (длительностью 1,5мс); непрерывное следование импульсов тока с частотой 1 Гц; размагничивание по встроенной программе изменения тока
МД-С: ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности; ток по режиму «ток-пауза»; непрерывное пропускание тока; автоматическое размагничивание
МД-Э: намагничивание и режим автоматического размагничивания

Особенности МД М

• регулировка тока до 5000А при массе импульсного блока всего 12кг
• 3 независимых блока прибора
• память настроек
• питания от сети 220 В и бортовой сети самолета 27 В
• автоматическое размагничивание
• 3 года гарантии

Технические характеристики МД-М:

Параметр

Значение

Наибольший регулируемый импульсный ток

5000 А на стандартном кабеле

Регулировка тока

есть

Длительность импульсов тока

1,5 мс

Частота следования импульсов

1 Гц

Измерение тока

есть

Автоматическая установка тока

есть

Режим "ток-пауза"

длительность тока 1-10 с длительность паузы 1-10 с

Длительность автоматического размагничивания

30, 60 или 120 с

Напряженность поля в соленоиде

700 А/см

Напряженность поля между полюсами электромагнита

90 А/см (при расстоянии 100 мм)

Сила отрыва электромагнита от плиты МО-1

не менее 200 Н

Память

10 настроек

Питание

МД-И, МД-Э: от блока питания 220 В либо бортовая сети 24-27 В

МД-С: от сети 220 В

Габаритные размеры

МД-И: 330х150х460 мм

МД-С: 225х170х75 мм

МД-Э: 225х170х75 мм

Масса

МД-И: 12 кг

МД-С: 2 кг

МД-Э: 2 кг


Комплектация МД-М:

• Блок импульсный МД-И
• Блок соленойда МД-С
• Блок электромагнита МД-Э
• Кабель сечением 10кв.мм и длиной 4 м
• Соленоид
• Электромагнит
• Блок питания 220В
• Соединительные кабели
• Образец для проверки чувствительности
• Руководство по эксплуатации
• Упаковка
Сделать заказ и запросить дополнительную информацию по МД-М Вы можете здесь.
