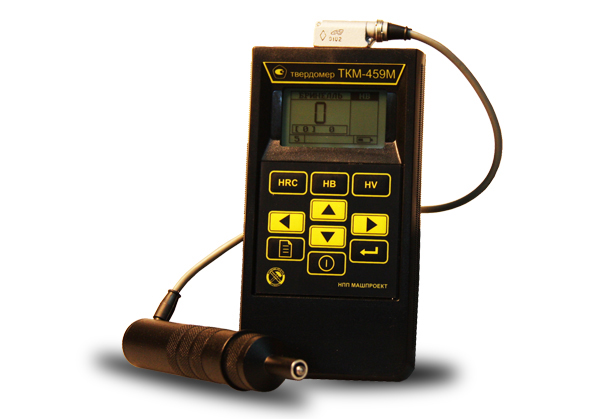

Ультразвуковой твердомер ТКМ-459

Ультразвуковой твердомер ТКМ-459 - высокоточный портативный прибор для оперативного измерения твердости металлов, в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), оценки механической прочности.
Твердомер ТКМ-459 реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).
В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс).

Особенности


• малое влияние толщины и массы изделия на результаты измерения
• отсутствие заметного глазом отпечатка на "зеркальных" поверхностях
• обеспечения контроля тонкостенных изделий и изделий сложного профиля
• сверхмалая минимальная площадь зоны контроля
• отсутствие влияния пространственного положения датчика на результат измерения
• малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера
• малая чувствительность к кривизне поверхности изделия
• оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение").
• создание пользователем дополнительных собственных шкал
• гибкая организация памяти для записи результатов измерений
• графический ЖК-диспелей
• интуитивно понятный русский и английский интерфейс

Режимы работы


• Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
• Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
• Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.

Тех. характеристики

Параметр

 Значение

Диапазон измерений



по Роквеллу:

20 - 70 HRC

по Бринеллю:

90- 460 HB

по Виккерсу:

230 - 940 HV

Погрешность измерений

по Роквеллу:

2 HRC

по Бринеллю:

в диапазоне 90 - 180 HB

10 HB

в диапазоне 180 - 250 HB

15 HB

в диапазоне 180 - 250 HB

20 HB

по Виккерсу:

в диапазоне 240 - 500 HV

15 HV

в диапазоне 500 - 800 HV

20 HV

в диапазоне 800 - 940 HV

20 HV

Число замеров для вычисления среднего значения:

9

Емкость памяти результатов измерений:

64 кБайт

Число дополнительных индивидуальных калибровок (режим "обучение"):

по 5 для каждой шкалы прибора

Число шкал программируемых пользователем:

3

Подсветка дисплея:

настраиваемая пользователем

Время автоматического выключения прибора:

настраиваемое пользователем

Размеры электронного блока твердомера:

150 х 80 х 30

Питание:

аккумуляторное (возможно использование батареек)

Масса твердомера:

0,4 кг

Диапазон рабочих температур:

-10 +40 °С

Гарантийный срок обслуживания:

24 месяца

Требование к объекту контроля

Изделия массой более 1 килограмма, толщиной более 2 мм.

не требуют дополнительных мероприятий.

Изделия массой менее 1 килограмма

необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ")

Изделия толщиной менее 2 мм.

необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ")

Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений)

1,6 Ra

Дополнительные принадлежности

Датчик тип "Ш" (нагрузка 50Н)

Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.

Датчик тип "Н" (нагрузка 10Н)

Датчик с уменьшенной нагрузкой - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий.

Датчик тип "С" (нагрузка 100Н)

Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью.

Датчик тип "К" (высота 70мм)

Датчик с уменьшенными габаритами, для контроля внутри труб, труднодоступных местах.

Специализированная насадка к датчику

Для облегчения позиционирования датчика на сложных поверхностях.

Комплект поставки

• Электронный блок твердомера
• Датчик типа "Ш" (штатный датчик, нагрузка - 50Н)
• Аккумулятор (заранее установлен в прибор)
• Зарядное устройство
• Руководство по эксплуатации (совмещено с паспортом)
• Свидетельство о поверке (или отметка в паспорте)
• Кабель для подключения к ПК.
• Программное обеспечение для ПК
• Чехол для закрепления твердомера на груди оператора.
• Манжета для закрепления твердомера на руке оператора.
• Сумка для переноски и хранения
