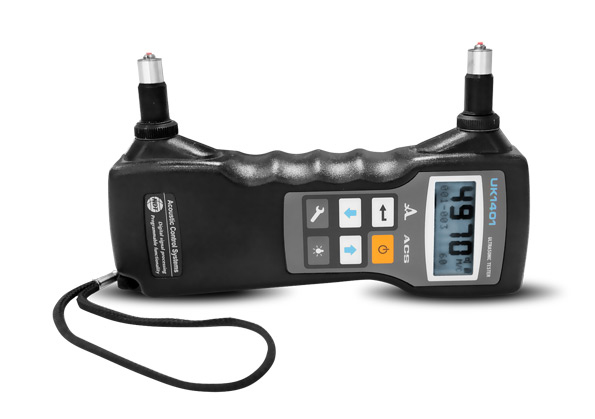

УК1401М ультразвуковой тестер

УК1401М ультразвуковой тестер  предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций.
Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах.
В корпус тестера УК1401 встроены два преобразователя с сухим точечным контактом, что дает уникальную возможность вести контроль без применения контактной жидкости. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений.


Особенности  УК1401


• встроенная система автоматической регулировки усиления (АРУ)
• звуковая индикация приема ультразвуковых сигналов
• возможность документирования результатов измерения. Прибор оснащен энергонезависимой памятью на 4000 измерений с возможностью сортировки результатов по группам
• наличие инфракрасного порта для обмена данными с внешним компьютером
• пленочная пятикнопочная клавиатура прибора не даст оператору запутаться в настройках
• автоматическое выключение питания


Возможности


• определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием
• поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте
• оценка степени анизотропии композитных материалов
• оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки
• оценка несущей способности бетонных столбов и опор
• оценка глубины трещины, выходящей на поверхность
• оценка возраста материала при условии изменения его свойств со временем
• оценка пористости и трещиноватости материала

Тех. характеристики

Параметр

Значение

Диапазон измерений времени

15 - 100 мкс

Диапазон измерений скорости ультразвука

1500 - 9990 м/с

Диапазон измерений глубины трещин

10-50 мм

Относительная погрешность измерения времени и скорости ультразвука

±1%

Рабочая частота ультразвуковых колебаний

50 кГц

Частота посылок зондирующих импульсов

5-20 Гц

Диапазон рабочих температур

от -20°С до +45°С

Время непрерывной работы

100 ч

Габаритные размеры корпуса

200 x 120 x 34 мм

Длина ультразвуковых преобразователей

45 мм

Масса электронного блока

350 г

Количество запоминаемых результатов

4000

Комплект поставки

• УК1401М - электронный блок УЗ тестера
• Проверочный образец для УК1401М
• Комплект батарей (3 шт.) АА Alkaline 2,6 Ач
• Внешний адаптер ИК связи
• Компакт диск с документацией и ПО
• Сумка Т14
