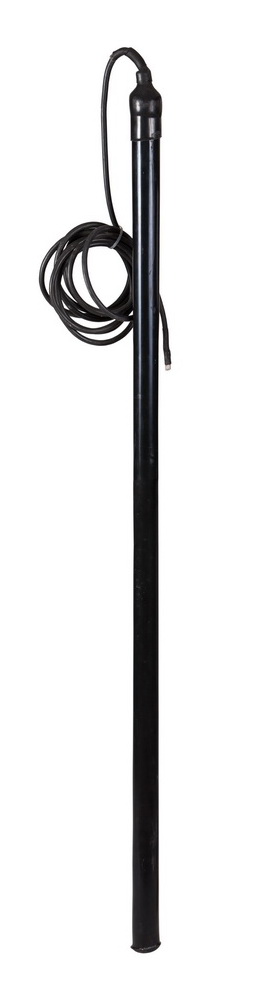

Полимерный анодный заземлитель типа «Радуга» АЗП-РА

Назначение
Анодные заземлители полимерные АЗП-РА предназначены для использования в качестве малорастворимого элемента глубинных и поверхностных заземлителей в системе электрохимической защиты от коррозии подземных металлических сооружений. Изделия соответствуют требованиям технических условий ТУ 3435-028-73892839-2012.

Конструктивные особенности АЗП-РА
АЗП-РА изготавливают из электропроводящей композиции с гарантированным качеством химического состава.

Условия эксплуатации АЗП-РА (по ГОСТ 15150-69)

- Температура окружающего воздуха, ºС…………………….............. от минус 60 до плюс 40
- Относительная влажность воздуха при t = +25° С, % не более ..........…..……………….98
- Атмосферное давление, кПа (мм. рт. ст.) ……………………............... 86,6-106,7 (650-850)

Гарантийные обязательства
Гарантийный срок анодных заземлителей 2 года со дня ввода изделий в эксплуатацию, но не более 2,5 лет со дня передачи (отгрузки) потребителю, при условии хранения изделий в упаковке изготовителя  и эксплуатации в условиях, установленных техническими условиями. Гарантийный срок хранения – 6 месяцев.

Модификации АЗП-РА

●   АЗП-РА, АЗП-РА-У, АЗП-РА-К, АЗП-РА-УК
●   АЗП-РА-Г, АЗП-РА-ГУ
●   АЗП-РА-ГС

Структура условного обозначения АЗП-РА

АЗП-РА

-ХХ

Анодный заземлитель полимерный типа «Радуга»

Упакованный

Комплектный

Количество электродов в комплекте

Длина магистрального кабеля

Основные параметры изделий АЗП-РА

№ п/п

Наименование параметров

Значение

1

Снимаемая токовая нагрузка, А

5,0

2

Скорость анодного растворения, кг/А-год

0,01…0,05

3

Габаритные размеры электрода, мм:

- диаметр, не менее

- длина (высота), не менее



50±1

1500

4

Габаритные размеры упакованного электрода, мм:

- диаметр, не менее

- длина (высота), не менее



200

1757

5

Марка кабель-вывода*

КГН-ХЛ ЭХЗ 1х6

6

Длина кабель-вывода, м, не более*

3,0

7

Марка магистрального кабеля***

КГН-ХЛ ЭХЗ 1х35

8

Масса электрода, кг, не более

5,0

9

Масса одного комплектного заземлителя (с активатором прианодного пространства), кг, не более

60

10

Стандартное расстояние между точками присоединения к магистральному кабелю при вертикальной установке анодных заземлителей, м

5

11

Срок службы полимерного электрода, лет, не менее**

70

12

Температура окружающего воздуха, °С

от минус 60 до плюс 40

13

Относительная влажность воздуха при t= плюс 25°С, % не более

                    98

14

Атмосферное давление, кПа (мм.рт.ст)

от 86,6 до 106,7 (от 650 до 850)

* Длина и марка кабель-вывода могут быть изменены по требованию заказчика.

**Срок службы АЗП-РА может уменьшиться в зависимости от срока службы комплектующего кабеля.

***Длина магистрального кабеля определяется заказчиком.


Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
