Продукция > Функциональная аппаратура > ЭРРА-1; ЭРРА-2; ЭРРА-3

Электроды резиновые рукавные анодорастворимые ЭРРА

Марки: ЭРРА-1; ЭРРА-2; ЭРРА-3

Электроды серии ЭРРА изготавливаются под конкретные проекты ЭХЗ и состоят из секций (отрезков) электропроводящих резиновых рукавов с одним или двумя кабельными выводами.

Наружный и внутренний диаметры рукавов электродов, а также порядок расположения электропроводящих и диэлектрических слоев определяется проектом.

Электроды ЭРРА

НОВЫЙ ТИП ЭЛАСТОМЕРНЫХ МАЛОРАСТВОРИМЫХ ЭЛЕКТРОДОВ

Электроды резиновые рукавные (ТУ 2549-023-460028995-2008)

Электроды предназначены для систем токоотдающих элементов анодных заземлений установок катодной защиты металлических конструкций и сооружений от подземной и других видов коррозии, в том числе для защиты морских сооружений.

Основная область применения — защита трубопроводного транспорта (магистральные нефте- и газопроводы, продуктопроводы, теплопроводы, и т.п.). Незаменимы в сейсмоопасных зонах. Особенно эффективно применение ЭРРА при реконструкции трубопроводов с поврежденной или «состарившейся» изоляцией, поскольку конструкция электродов позволяет значительно повысить удельную токоотдачу электродов при одновременном увеличении срока их службы.

Различные варианты конструкций электродов серии ЭРРА позволяют применять их при электрохимической защите объектов любой сложности при одновременном использовании электродов в качестве контроллеров анодных процессов. В патенте № 2291226 представлены различные варианты применения электродов и их функциональные возможности.

Применение ЭРРА в качестве глубинных анодных заземлителей позволяет значительно упростить технологию монтажа ГАЗ, исключить применение обсадных металлических труб, понизить трудозатраты на монтаж анодного заземления.

Электроды представляют собой изготовленный в заводских условиях и подготовленный к монтажу электрод анодного заземления рукавного типа с подземным подключением дренажного кабеля в двойной изоляции марки КГН или КГ (ТУ 16. К73.05-93)

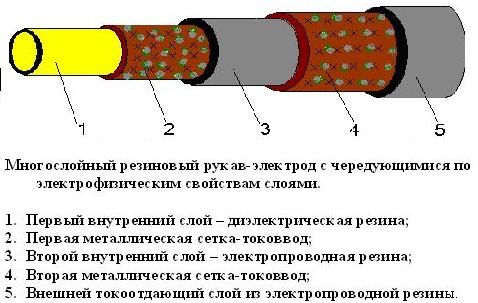

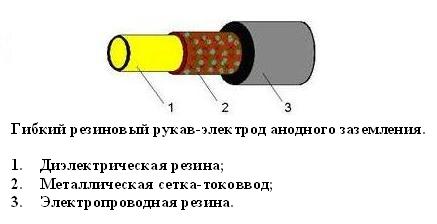

Варианты конструкции электродов представлены на рисунках 1 и 2:


Рисунок 1


Рисунок 2

Марки электродов: ЭРРА-1; ЭРРА-2; ЭРРА-3

Электроды изготавливаются под конкретные проекты ЭХЗ и могут выпускаться диаметром 150; 200; 250 и 360 мм и условной длиной 4350 мм.

Основные отличия:

ЭРРА-1 — электрод с наружным и внутренним слоями из электропроводного эластомера, разделенными медной сеткой и одним кабельным выводом;

ЭРРА-2 — тоже, с двумя кабельными выводами;

ЭРРА-3 — то же, с внутренним слоем из электропроводного эластомера.

Основные технические характеристики:

Наименование показателя ЭРРА-1, ЭРРА-2, ЭРРА-3
Наружный диаметр электрода, мм по проекту
Внутренний диаметр электрода, мм по проекту
Длина рабочей зоны электрода, мм по проекту
Количество кабельных выводов, шт по проекту
Удельное объемное сопротивление резины рабочего слоя, Ом×м, не более 1,0
Удельное объемное сопротивление диэлектрического слоя, Ом×м, не менее 1012
Срок службы в номинальном токовом режиме, лет, не менее 15
Гарантийный срок хранения 12 мес. с даты выпуска

Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по ЭРРА-1; ЭРРА-2; ЭРРА-3 Вы можете здесь.
