Медно-сульфатный электрод сравнения СМЭС-1, СМЭС-2, СМЭС-2ВЭ

Медно-сульфатный электрод сравнения СМЭС является стационарным и предназначен для измерения разности потенциалов между подземным металлическим сооружением, защищаемым методом катодной поляризации и землей.
Электрод сравнения СМЭС обеспечивает проведение измерений при температуре окружающей среды на уровне размещения от 0 до + 55 °C.

В зависимости от конструктивного исполнения различают три разновидности электрода сравнения СМЭС:

  • СМЭС-1 — однокорпусной медно-сульфатный электрод сравнения;
  • СМЭС-2 — двухкорпусной медно-сульфатный электрод сравнения;
  • СМЭС-2ВЭ — двухкорпусной медно-сульфатный электрод сравнения со встроенным вспомогательным электродом.

Техническое описание:

Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает создание и поддержание электролитического контакта с грунтом при проведении измерений.

Корпус электрода сравнения СМЭС-1 (рис. 1) заполнен медным купоросом, в который погружен медный электрод в форме спирали. Электрод сравнения снабжен измерительным проводом марки ВПП 1×10 длиной 7 м.

Для работы в засушливых регионах предназначен двухкорпусной электрод сравнения СМЭС-2 (рис. 2 а), отличающийся наличием внешнего корпуса из пористой керамики, в который помещен измерительный модуль, аналогичный конструкции СМЭС-1. Пространство между корпусами заполнено неполяризующейся влагоудерживающей засыпкой на основе бентонита для обеспечения электролитического контакта между измерительным модулем и грунтом.

Двухкорпусной электрод сравнения СМЭС-2ВЭ (рис. 2 б) в своей конструкции содержит вспомогательный электрод, что позволяет проводить измерения поляризационного потенциала. Вспомогательный электрод смонтирован в нижней части наружного корпуса и снабжен измерительным проводом.

Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. Монтаж электродов сравнения СМЭС проводится с использованием измерительного провода.

Стационарные медно-сульфатные электроды сравнения СМЭС имеют стабильное значение собственного потенциала, что позволяет производить точные измерения потенциала защищаемого сооружения.

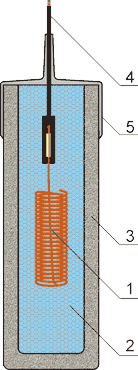

Рисунок 1. Однокорпусной электрод сравнения СМЭС-1

  • медный электрод;
  • медный купорос;
  • керамический корпус;
  • измерительный кабель;
  • термоусаживаемая муфта

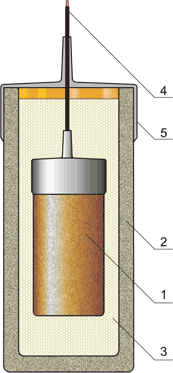

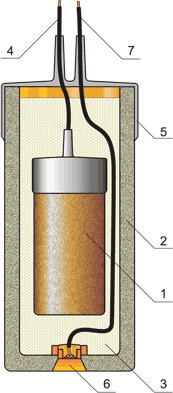

Рисунок 2.а. Рисунок 2.б.

Двухкорпсной электрод сравнения: а — СМЭС-2; б — СМЭС-2ВЭ.

  • измерительный модуль;
  • внешний корпус;
  • влагоудерживающая засыпка;
  • измерительный кабель;
  • термоусаживаемая муфта;
  • вспомогательный электрод (ВЭ);
  • измерительный провод ВЭ

Технические характеристики:

Наименование параметров СМЭС-1 СМЭС-2 СМЭС-2ВЭ
Габаритные размеры, мм:
высота
диаметр

315
98

315
143

320
143
Масса, кг 4,5 7,7 8,7
Потенциал (по х.с.э.), В -(0,100 ± 0,02)
Переходное электрическое сопротивление, Ом, не более 1500
Диапазон рабочих температур, °C от 0 до + 55
Срок службы, лет, не менее 10

Условные обозначения:

Для оформления заказа на медно-сульфатные электроды сравнения длительного действия СМЭС используется следующее условное обозначение:

5хСМЭС-2-9

  • 5 — количество заказываемых комплектов;
  • СМЭС-2 — разновидность электрода сравнения;
  • 9 — длина измерительного провода, м. Указывается при необходимости комплектации проводом нестандартной длины. В стандартной комплектации длина провода 7 м, в обозначении не указывается.

Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по СМЭС-1, СМЭС-2... Вы можете здесь.
