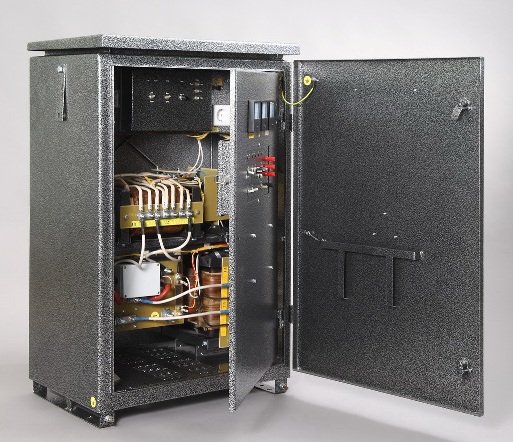

Автоматические выпрямители В-ОПЕ-М

Автоматическая стабилизация и поддержание защитного тока и потенциала на заданном уровне. Коэффициент пульсации выходного напряжения не более 3%.

Область применения В-ОПЕ

Предприятия различных видов деятельности, имеющие подземные металлические сооружения: магистральные трубопроводы (газопроводы, нефтепроводы, продуктопроводы и другие трубопроводы различного назначения), объекты коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты, расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов от рельсового электротранспорта.

Технические характеристики выпрямителей В-ОПЕ-М

Наименование параметров В-ОПЕ-25-24-У1 В-ОПЕ-42-24-У1 В-ОПЕ-42-48-У1 В-ОПЕ-63-48-У1 В-ОПЕ-84-48-У1

В-ОПЕ-104(100)-48-У1

  2 3 4 5 6 7
1. Выходная номинальная мощность, кВт 0,6 1,0 2,0 3,0 4,0 5,0(4,8)
2. Номинальный выпрямленный ток, А 25 42 42/24 63/33 84/42 104(100)/52(50)
3. Номинальное выпрямленное напряжение, В 24 24 48/96 48/96 48/96 48/96
4. Коэффициент полезного действия, в номинальном режиме не менее, % 78 83 87 88 87 90
5. Коэффициент мощности в номинальном режиме, не менее 0,8
6. Напряжение однофазной питающей сети, В 220
7. Номинальная частота питающей сети, Гц 50±3
8. Число фаз 1
9. Диапазон регулировки выпрямленного тока и напряжения, % 0...100
10. Диапазон регулирования уставки защитного потенциала, В -0,5...-3,5
11. Пульсация тока на выходе с фильтром, не более, % 3
12. Количество автоматических включений, раз От 2 до 6
13. Стабильность тока или потенциала, % ±2,5

Конструктивные особенности выпрямителей В-ОПЕ-М

  • Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды IP34, а встроенных электронных узлов IP44 по ГОСТ 14254-96.
  • Выпрямители В-ОПЕ имеют возможность подключения к различным системам телемеханики для дистанционного управления и контроля:
    • величины измеряемой разности потенциалов, выходного напряжения, выходного тока;
    • накопительного учета потребляемой электроэнергии;
    • дистанционной установки защитного потенциала (в автоматическом режиме поддержания защитного потенциала);
    • дистанционной установки защитного тока (в автоматическом режиме стабилизации защитного тока);
    • дистанционной установки выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения);
    • несанкционированного доступа внутрь выпрямителя.
  • Выпрямитель В-ОПЕ-М адаптирован к основным системам телемеханики: «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР».
  • Стабильная работа в климатических зонах в широком диапазоне температур окружающей среды: от минус 45°С до +45°С.
  • Повышенная защита от механических повреждений. Толщина стального корпуса 2мм.
  • Порошковое покрытие значительно повышает коррозийную стойкость корпуса.
  • Специальная, вандалоустойчивая конструкция замков, обеспечивает плотное прилегание наружной двери и защиту от несанкционированного доступа.
  • Надежная система сигнализации о несанкционированном доступе.
  • Увеличен технический ресурс до 100000 часов, срок службы до 20 лет.

Дополнительно установлен счетчик времени наработки, указывающий время подачи напряжения питающей сети на выпрямитель и нахождения выпрямителя во включенном состоянии.

Комплект В-ОПЕ:

Поставляется выпрямитель В-ОПЕ-М в комплекте с медно-сульфатным электродом сравнения ЭНЕС-1, ЭНЕС-МС-2.

Выпрямители В-ОПЕ-ТМ обеспечивают:

  • Заданные электрические параметры при изменении напряжения питающей сети от 176В до 242В, а так же работоспособность при изменении напряжения питающей сети от 150В до 270В.
  • Автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжения питающей сети (при перебоях в электроснабжении).
  • Отвод блуждающих токов с защищаемого сооружения на анодный заземлитель (дренирование токов) при отсутствии напряжения питающей сети.
  • Стабильную работу при сбросе и набросе нагрузки.
  • Эффективную защиту от перегрузок и коротких замыканий в цепи нагрузки.
  • Эффективную защиту от атмосферных (грозовых) перенапряжений со стороны вводов питающего напряжения и нагрузки.
  • Учет времени наличия на сооружении защитного потенциала, величиной не менее заданного.
  • Экономичное энергопотребление за счет высоких энергетических показателей и накопительный учет электроэнергии встроенным электронным счетчиком.
  • Низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р51522-99.

Выпрямители В-ОПЕ могут работать в следующих режимах:

  • автоматического поддержания измеряемой разности потенциалов на заданном уровне в диапазоне значений от минус 0,5В до минус 3,5В;
  • автоматического поддержания защитного тока (стабилизации выходного тока);
  • ручной установки выходного напряжения (тока);
  • неуправляемого выпрямителя;
  • регулируемого выпрямителя;
  • регулируемого стабилизатора выходного тока (напряжения);
  • циклического прерывания тока нагрузки, для измерения поляризационного потенциала, по сигналам системы телемеханики или от встроенного таймера.

Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по В-ОПЕ-М Вы можете здесь.
