Выпрямители с ручным регулированием В-ОПЕД-М-«Кедр»
Назначение
Выпрямитель В-ОПЕД-М предназначен для катодной защиты подземных металлических сооружений от электрохимической коррозии.
Особенности
- Установка требуемого защитного потенциала производится путем коммутации отводов вторичной обмотки трансформатора вручную.
- В выпрямителе упрощена схема, которая содержит электронную схему защиты от внешних и внутренних перегрузок и коротких замыканий.
- Упрощенная схема обеспечивает повышенную надежность, низкую стоимость и устойчивость работы выпрямителей в условиях повышенных промышленных помех, сниженный вес и уменьшенные габариты.
- Специально разработанная конструкция обеспечивает малую ступень регулирования напряжения.
- Блок контроля взаимозаменяем во всех четырех исполнениях выпрямителя.
- Схема выпрямителя обеспечивает дренирование блуждающих токов с защищаемого сооружения (трубы) на анодный заземлитель во время отсутствия напряжения питающей сети.
Принцип работы
- Принцип работы выпрямителя основан на предварительном понижении сетевого напряжения с помощью силового трансформатора и выпрямлении его мостовым диодным выпрямителем.
- Регулирование выходного напряжения осуществляется путем коммутации отводов вторичной обмотки трансформатора, выведенных на клеммную панель. Коммутация осуществляется с помощью четырех перемычек.
Условия эксплуатации
Выпрямитель надежно и устойчиво работает в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха 45 °С;
- нижнее значение температуры окружающего воздуха минус 45 °С;
- верхнее значение относительной влажности окружающего воздуха 98% при температуре 25 °С.

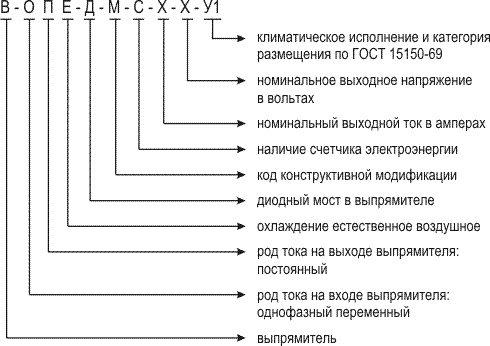

Структура условного обозначения выпрямителя
Технические характеристики
| Наименование параметров | В-ОПЕД-М-25-24-У1 В-ОПЕД-М-С-25-24-У1 |
В-ОПЕД-М-42-24-У1 В-ОПЕД-М-С-42-24-У1 |
В-ОПЕД-М-42-48-У1 В-ОПЕД-М-С-42-48-У1 |
В-ОПЕД-М-63-48-У1 В-ОПЕД-М-С-63-48-У1 |
|---|---|---|---|---|
| 1. Номинальный ток, А | 25 | 42 | 42 | 63 |
| 2. Номинальное выходное напряжение, В | 24 | 24 | 48 | 48 |
| 3. Номинальная выходная активная мощность, кВт | 0,6 | 1,0 | 2,0 | 3,0 |
| 4. Полная потребляемая мощность, кВА, не более | 1,07 | 1,79 | 3,33 | 5,0 |
| 5. Коэффициент полезного действия в номинальном режиме, %, не менее | 70 | 75 | ||
| 6. Напряжение питающей сети, В | 220 (+33;-60) | |||
| 7. Частота питающей сети, Гц | 50±3; 60±3 | |||
| 8. Число фаз | 1 | |||
| 9. Коэффициент мощности в номинальном режиме, не менее | 0,9 | |||
| 10. Диапазон регулирования выходного напряжения, % | ||||
| 11. Напряжение ступени регулирования выходного напряжения, В, не более | 0,72 | 1,44 | ||
| 12. Масса, кг, не более | 68 | 71 | 82 | 108 |
| 13. Габаритные размеры, мм: | 515×385×660 | 515×420×660 | 600×420×825 | |
| 14. Объем, дм3 | 131 | 143 | 208 | |
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
