Устройство катодной защиты высоковольтное УКЗВ (МЭХЗВ)

Устройства катодной защиты распределительные высоковольтные моделей УКЗВ и МЭХЗВ предназначены для защиты от электрохимической коррозии. Защищаемые объекты: металлические трубопроводы (нефтепроводы, газопроводы) и сооружения, находящиеся как на земле, так и подземного типа.

Для электропитания систем УКЗВ, МЭХЗВ используются сети переменного тока напряжением 6 и 10 киловольт, частотой 50 Герц. Подвод питания от линий электропередач к УКЗВ и МЭХЗВ выполняется посредством воздушного ввода и разъединителя. Используются кабельные выводы линий постоянного тока.

Условия эксплуатации УКЗВ

Устройства УКЗВ, МЭХЗВ разработаны для использования и применения в условиях открытой атмосферы, с рядом ограничений технических параметров эксплуатации:

  • высота над уровнем моря не должна составлять более 1000 метров;
  • допустимый диапазон температур окружающей среды (рабочий диапазон изделия) в случае исполнения У1 — от −45 до +45 градусов Цельсия;
  • допустимый диапазон температур окружающей среды (рабочий диапазон изделия) в случае исполнения УХЛ1 — от −60 до +40 градусов Цельсия;
  • допустимая влажность при температуре +15 градусов Цельсия не должна составлять более 80%.

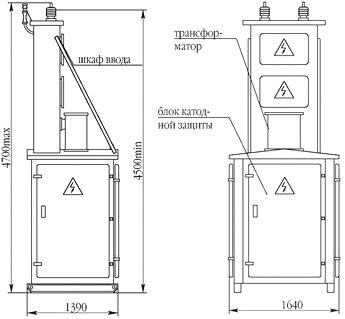

УКЗВ устройства

Дополнение: эксплуатация изделий УКЗВ, МЭХЗВ при высотах над уровнем моря более 1000 метров разрешена только при строгом соблюдении нормативов ГОСТ 15150-69, ГОСТ 12434-83, ТУ3414-049-32574607-2006.

Ограничения на использование УКЗВ

Не допускается эксплуатация систем УКЗВ, МЭХЗВ в условиях постоянной тряски, вибрации, ударов, других аналогичных механических воздействий. Обеспечение нормального функционирования устройств в условиях отрицательных температур окружающего воздуха выполняется посредством терморегуляторов и нагревателей. Защитный обогрев счетчика необходимо проводить при температуре ниже −50 градусов Цельсия, термообогрев отсеков — при температуре ниже −25 градусов Цельсия.

Технические характеристики устройства УКЗВ, МЭХЗВ

Параметры Значение *
Мощность силового трансформатора, кВА 6,3; 10
Номинальное напряжение на стороне высокого напряжения, кВ 6(10)
Номинальное напряжение на стороне низкого напряжения, кВ 0,23
Номинальный ток отключения, кА 8(12,5)
Ток термической стойкости / время его действия, кА/с 8(12,5) / 1
Ток динамической стойкости, кА 21(32)
Номинальное напряжение питания вспомогательных цепей, В ~220
Уровень / вид изоляции б / комбинированная
Наличие изоляции токоведущих частей (наличие изоляции шин в РУНН) c частично изолированными шинами
Условия обслуживания главных цепей одностороннее
Условия обслуживания вспомогательных цепей внутри отсека одностороннее
Степень защиты оболочки по ГОСТ 14254 IP43, IP54
Количество блоков катодной защиты 1; 2; 3; 4
Мощность блока катодной защиты, кВт 0,6; 1,0; 2; 3; 5
Диапазоны регулировки выходных параметров БКЗ: напряжение, В/сила защитного тока, А *** 12...96/10...100

* Допускается изменение технических характеристик при условии проведения типовых испытаний.
** Допускается использование для работы на высоте над уровнем моря более 1000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76, ГОСТ 8024-90.
***
Тип анодного заземлителя определяет заказчик.


Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по УКЗВ, МЭХЗВ Вы можете здесь.
