Устройство катодной защиты низковольтное УКЗН, МЭХЗН

Устройства распределительные катодной защиты низковольтные типов УКЗН и МЭХЗН предназначены для катодной защиты наземных и подземных металлических трубопроводов и сооружений от электрохимической коррозии.
УКЗН (МЭХЗН) питаются от сети переменного тока напряжением 0,23кВ частотой 50 Гц. Выводы линий постоянного тока — кабельные.

Условия эксплуатации УКЗН

Устройства УКЗН, МЭХЗН предназначены для установки на открытом воздухе.

  • высота над уровнем моря не более 1000 м;
  • рабочая температура окружающей среды для исполнения У1 — от −45°С до +45°С;
  • рабочая температура окружающей среды для исполнения УХЛ1 — от −60°С до +40°С;
  • влажность при температуре +15°С — не более 80%.

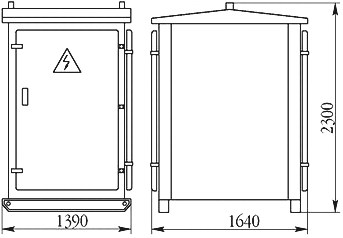

УКЗН. Общий вид устройства

Ограничения на применение УКЗН

Примечание: допускается использование устройств для работы на высоте над уровнем моря более 1000 м, при выполнении требований ГОСТ 15150-69, ГОСТ 12434-83.

Устройства УКЗН, МЭХЗН не предназначены для работы в условиях тряски, вибрации и ударов.

Обеспечение нормальной работы устройств при отрицательных температурах окружающего воздуха производится с помощью терморегуляторов и нагревателей. Обогрев счетчика осуществляется при температуре ниже плюс 5 °C, обогрев отсеков — при температуре ниже минус 25 °C.

Устройство распределительное катодной защиты низковольтное типа МЭХЗН по своим техническим характеристикам является полным аналогом УКЗН, но, в отличие от УКЗН, оно может комплектоваться блоками совместной защиты трубопроводов типа УЗТ и БДР.

Технические характеристики устройств УКЗН,МЭХЗН

Параметры Значение*
Номинальное напряжение питания УКЗН, МЭХЗН, В ~220
Вид изоляции Комбинированный
Уровень изоляции Б
Условия обслуживания вспомогательных цепей УКЗН, МЭХЗН Двухстороннее
Степень защиты оболочки по ГОСТ 14254:
сверху, боковая поверхность / снизу
IP43 / IP31
Количество блоков катодной защиты 1; 2; 3; 4
Мощность блока катодной защиты, кВт 0,6; 1,2; 2; 3; 5
Диапазоны регулировки выходных параметров БКЗ**:
напряжения, В / защитного тока, А
12...96 / 10...100

* Допускается изменение технических характеристик при условии проведения типовых испытаний.
** Тип анодного заземлителя определяет заказчик.


Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по УКЗН, МЭХЗН Вы можете здесь.
