Протекторы магниевые ПМ 15-80, ПМ 12-80

Протекторную защиту рекомендуется применять для трубопроводов, проложенных в грунтах высокой коррозийной ответственности (по ГОСТ 9.602-89, ГОСТ Р 51164-98 — взамен ГОСТ 25812-83) в зонах опасного воздействия блуждающих токов, а также в грунтах, в которых обнаружены коррозионные поражения внешней поверхности трубы.

Первоочередными объектами для подключения к системе протекторной защиты являются трубопроводы или участки трубопроводов:

  • в местах с ранимой экологией, где порывы недопустимы;
  • в болотистых и других труднодоступных метах, где оперативное обнаружение и ликвидация порывов затруднены;
  • на переходах через водоемы, железные дороги, автомагистрали;
  • располагающиеся на территории промышленных предприятий.

Разнообразие условий грунта, параметров трубопроводов и состояния наружного изоляционного покрытия диктует необходимость применения различных схем протекторной защиты с целью минимизировать затраты при заданной эффективности.

По сравнению с типовыми, протектор 15-80 имеет следующие преимущества:

  • возможность работы протяженного протектора в грунтах с высоким сопротивлением (более 50 Ом/м);
  • большее поле защиты, создаваемое одним протектором;
  • удобство установки (в траншею параллельно трубопроводу);
  • отсутствие аналогов в России;
  • удобство пакетирования и транспортировки.

Необходимо отметить высокую эффективность защиты днищ резервуаров от грунтовой коррозии. Коэффициент полезного действия протектора ПМ 15-80, по данным ООО ’Протектор’ г. Бугульма, составляет 95%. На сегодняшний день 94 резервуара в АО ’Татнефть’ защищено магниевыми протекторами ПМ 15-80.

Стоимость установки протекторной защиты не превышает 5% от общей стоимости всего трубопровода. Однако, на сегодняшний день, это один из наиболее технологичных способов защиты от коррозии стальных частей трубопроводов.

Характеристики протектора ПМ 15-80
Материал протектора сплавы магния
масса 1 м протетора, кг 12,5
потенциал протектора (по МСЭВ), В, не более -1,6
скорость анодного растворения протектора, кг/А.год, не более 6,5
срок службы протектора до замены, год, не менее 15
степень защиты трубопровода, %, не менее 95

Данные предоставлены ООО «Протектор», г. Бугульма.

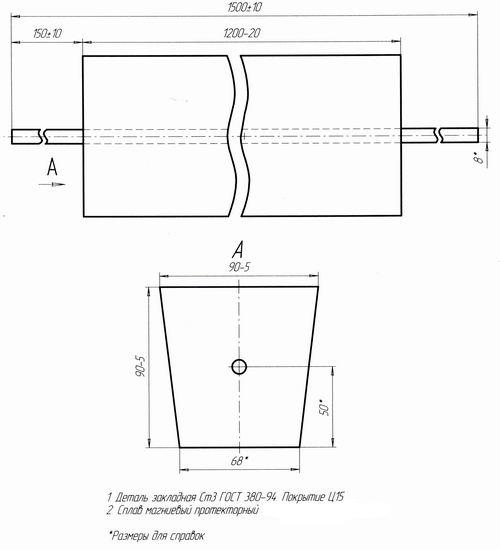

Чертежи

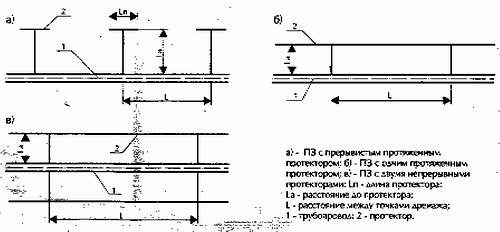

Протяженный протектор укладывается вдоль трубопровода в одну траншею. Существует три схемы установки протекторной защиты для ПМ 15-80:

  • с прерывистым протяженным протектором;
  • с одним непрерывным протектором;
  • с двумя непрерывными протекторами.

(Разработчик — ТатНИПИ нефть)

ТатНИПИнефть разработана схема протекторной защиты днищ вертикальных стальных резервуаров типа РВС, любого назначения, от грунтовой коррозии.

Протекторная защита днища РВС осуществляется с помощью протекторных групп, равномерно размещенных по окружности радиусом на 3-5 м больше, чем радиус РВС. Протекторные стержни в группах размещают вертикально в шурфах. Для защиты днищ РВС могут быть использованы как ПМ 15-80, так и ПМ 10У и ПМ 20У.


Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
Сделать заказ и запросить дополнительную информацию по ПМ 15-80, ПМ 12-80 Вы можете здесь.
