ФОТОДАТЧИК ФД-101

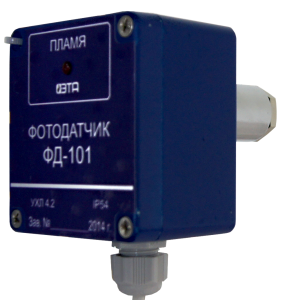

Рисунок12

НАЗНАЧЕНИЕ

Ультрафиолетовый датчик пламени  для контроля факела газовых горелок, котлов, промышленных печей любой мощности, совместно с сигнализатором пламени СП-101.

Преимущества

  • Высокая чувствительность—подходит для горелок любой мощности.
  • Реагирует только на ультрафиолетовый спектр излучения газового пламени, не чувствителен к раскаленным поверхностям нагрева, излучающим инфракрасное излучение, и  солнечному свету
  • Ударопрочный алюминиевый корпус
  • Ультрафиолетовый фотоприемник фирмы Hamamatsu Photonics

Применение

  • Котлы, печи, топливосжигающие установки любой мощности.
  • Селективный контроль обеспечивается для всех топок с односторонним расположениием горелок — направление линии визирования параллельно оси горелки или под углом до 150.
  • Для котлов с встречным расположением горелок требуется поиск линии визирования фотодатчика и селективность обеспечивается только для одноярусных котлов с общим числом горелок не более 4.

Принцип действия

Преобразование потока ультрафиолетового спектра оптического излучения пламени в электрический сигнал. При обнаружении УФ-излучения ультрафиолетовый датчик выпрямляет заложенное переменное напряжение и преобразует его в постоянный ток. Усилитель  сигнала пламени способен распознавать только этот сигнал постоянного тока.

Встроенная теплозащита из кварцевого стекла изолирует УФ-сенсор от горячей атмосферы печи и защищает от влажности, грязи и высокой температуры.

Для защиты датчика от высоких температур и продуктов горения, обеспечить подачу охлаждающего воздуха.

УФ-сенсор работает под переменным напряжением 380В. Срок службы УФ сенсора 10000 рабочих часов.  После этого времени сенсор подлежит замене. Напряжение подается через сигнализатор пламени СП-101.

Технические характеристики

Напряжение питания 220 В, 50 Гц
Ультрафиолетовая ячейка R2868
Область спектра 180 — 265 нм
Макс. чувствительность 210 ± 10 нм
Степень защиты IP 54
Мин. сила сигнала постоянного тока 1 μА
Потребляемая мощность, не более, ВА 0.3
Длина линии связи с сигнализатором горения СП-101, м <100

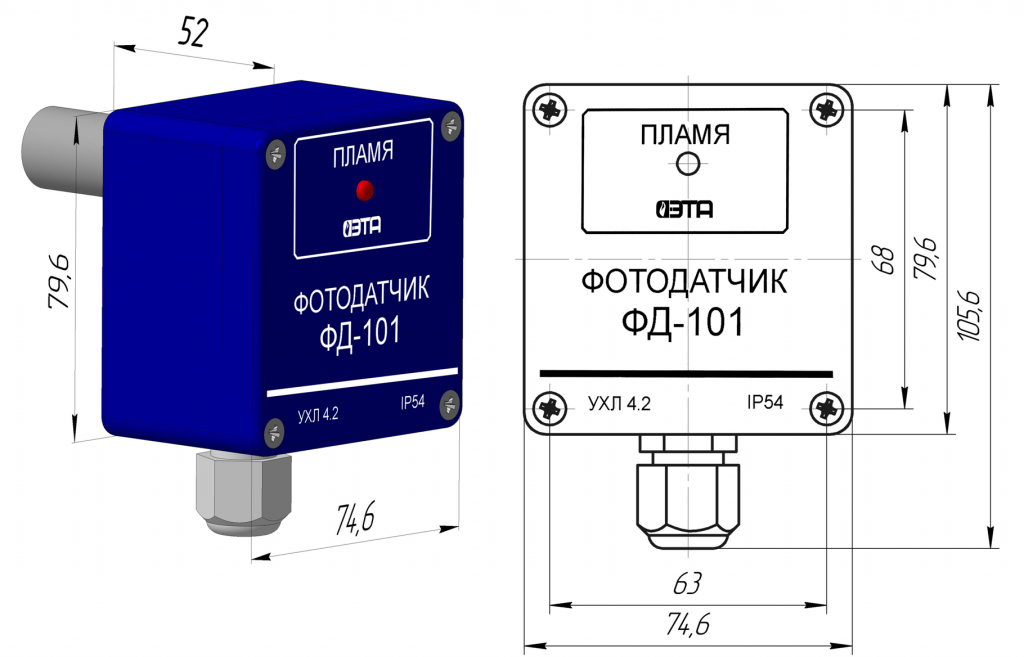

Рисунок13

МОНТАЖ

Фотодатчик устанавливается на визирную трубу горелки котла, в специально предусмотренных посадочных местах, труба должна быть направленна на верхнюю треть факела, чтобы между факелом и датчиком не было помех.

Выбор места установки определяется таким образом, чтобы в поле зрения ФД-101 не попадал факел соседних или встречных горелок или факел запальника. Фотодатчик должен улавливать факел только своей горелки, и исключить попадание пламени соседних горелок.

В процессе эксплуатации обслуживающий персонал должен периодически очищать ветошью окно от загрязнений.


Рисунок14

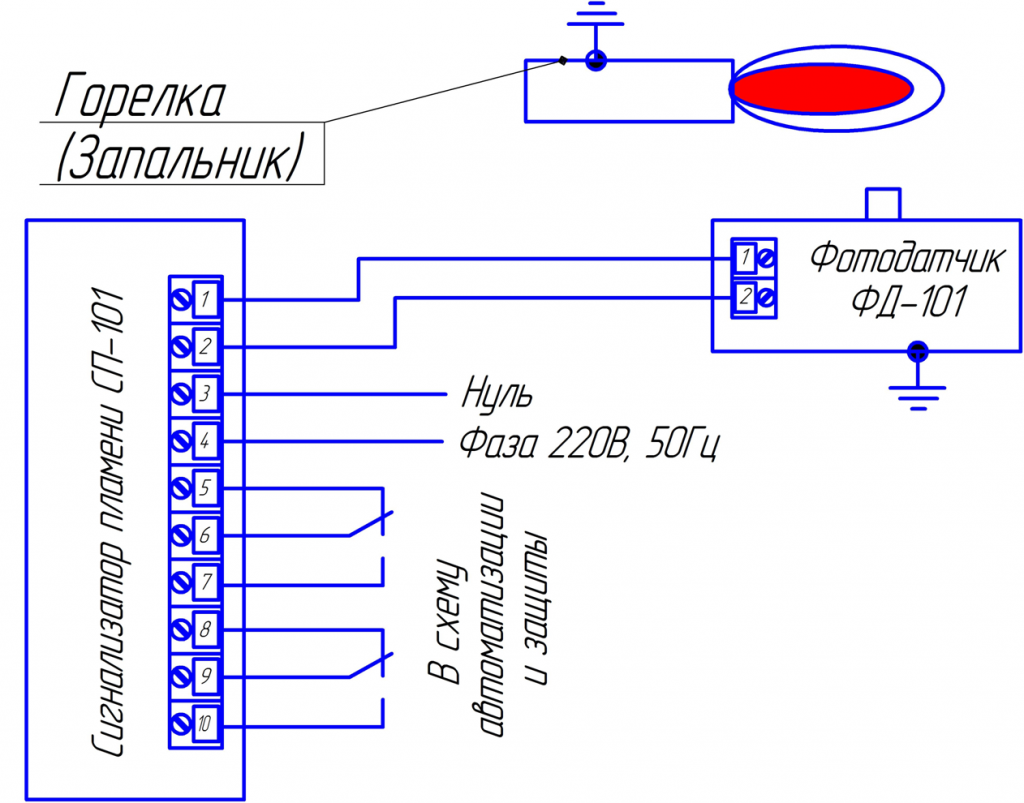

Схема подключения фотодатчика ФД-101 сигнализатором СП-101 для контроля основного факела горелки


Сделать заказ и запросить дополнительную информацию по ФД-101 Вы можете здесь.
