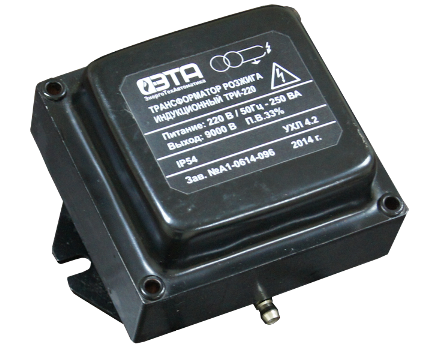

Трансформатор розжига индукционный ТРИ

tre220

Предлагаем надежные и долговечные трансформаторы розжига котла с гарантией производителя и полной комплектацией для установки и эксплуатации.

НАЗНАЧЕНИЕ

Трансформатор розжига котла – розжиговый (запальный) трансформатор, который необходим для включения нагревательных газовых, а также жидкотопливных горелок.

Для высоковольтного розжига газовых и жидкотопливных основных или запальных горелок.

Трансформаторы осуществляют розжиг горелки между двумя электродами, или электродом и заземлённым корпусом горелки.

Назначение трансформатора розжига котла

Устройство предназначено для того, чтобы вырабатывать и подавать на горелку котла высоковольтную искру, которая в свою очередь разжигает в камере сгорания топливно-воздушную смесь.

Появление искры – результат передачи высокого напряжения к электродам розжига. Таким образом, трансформатор розжига котла – это источник напряжения, который провоцирует дугу для воспламенения газа или воздушной топливно-газовой рабочей смеси.

Искровой розжиг применяется:

  • В запальниках котельного оборудования не зависимо от мощности работы, производительности;
  • В газовых, мазутных и дизельных котлах не зависимо от способа их установки;
  • В теплогенераторах;
  • В обжиговом оборудовании и т. д.

Преимущества трансформаторов розжига от нашей компании:

  • Все трансформаторы розжига котла имеют защиту от обрыва «земля».
  • Простота конструкции.
  • Высокое качество материала корпуса и составных частей, которые являются источниками напряжения и появления дуги.
  • Безотказность рабочего состояния.

Монтаж

Подключение проводов кабеля питания:

-желто-зеленый провод (ЗЕМЛЯ) соединить с корпусом запальника или горелки.

-коричневый провод (ФАЗА) подключить к фазовой линии сети 220В

-синий провод (НУЛЬ) подключить к нулевой линии сети 220В.

Высоковольтный провод подключить к искровому разряднику запальной горелки или других газогорелочных устройств. Рекомендуемая длина высоковольтного кабеля 1м. Увеличение длинны кабеля дает снижение мощности искры.

Снижение электромагнитных наводок

  • Кабель питания, высоковольтный кабель прокладываются отдельно в пластиковом трубопроводе, отдельно от других кабелей.
  • Использовать свечной наконечник с сопротивлением, поставляемый в комплекте. Подключение свечного наконечника – высоковольтный кабель вставляется в свечной наконечник и наворачивается в установленный в нем винт-саморез.

Комплектность

Наименование Количество
Трансформатор ТРИ 1
Кабель питания – 1,5м 1
Провод высокого напряжения 1,5м 1
Свечной наконечник угловой, R 5kOm 1



Технические характеристики ТРИ-220
Входное (первичное) напряжение 220-230, В50-60, Гц
Ток, не более 1 А
Выходное (вторичное) напряжение, не менее 9 кВ
при холостом ходе 15 кВ
ток в режиме КЗ 30 мА
Длительность одного включения при розжиге горючей смеси,не более, (периодичность включения не менее 2 мин) 45 сек
Рекомендуемый искровой промежуток, мм 3 – 5 мм
Длина кабеля питания 2 м
Длина высоковольтного кабеля 1,5 м
Температура окружающей среды, оС от минус 40 до плюс 60
Степень защиты по ГОСТ 14254 IP54
Габариты, не более, 110*73*92мм
Масса, не более 2,5кг

Без имени-2

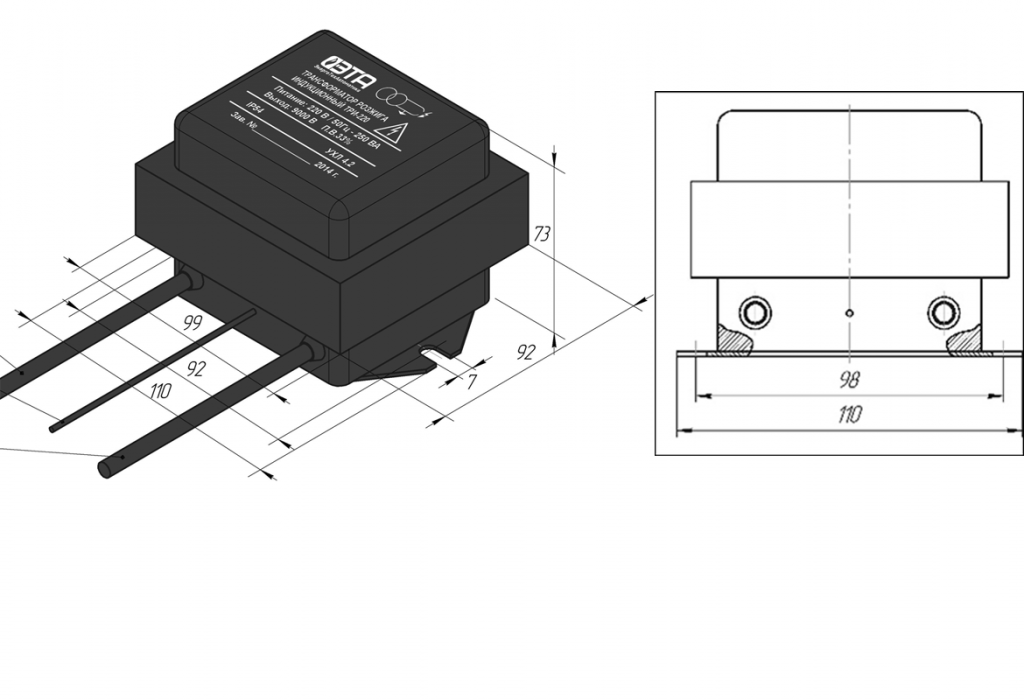

Габаритно-установочные размеры ТРИ-220


Сделать заказ и запросить дополнительную информацию по ТРИ Вы можете здесь.
