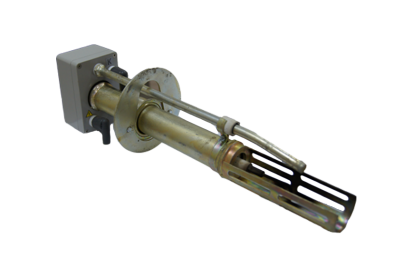

Электрозапальник ЭЗ

1

НАЗНАЧЕНИЕ

Дистанционный розжиг горелок котлоагрегатов работающих на газообразном или жидком топливах.

Применение

Печи, котлы, энергоагрегаты

ПРЕИМУЩЕСТВА

  • Коробка из ударопрочного алюминия
  • Керамика, с содержанием оксида алюминия Al2O3 –97%, устойчивая к влаге и пробою высоким напряжением 20кВ/мм
  • Дистанционный розжиг основных горелок.
  • Контроль наличия собственного факела.
Технические характеристики
Наименование параметра Значение
Тепловая мощность, не более 80 КВт
Давление подводимого газа, кПа 10 –250
Длина запальника, L, мм 500, 800, 1400, 2000
Присоединение газа,  “ ½
Розжиг Центральный электрод
Контроль погасания пламени Контрольный электрод (ионизационный  датчик)

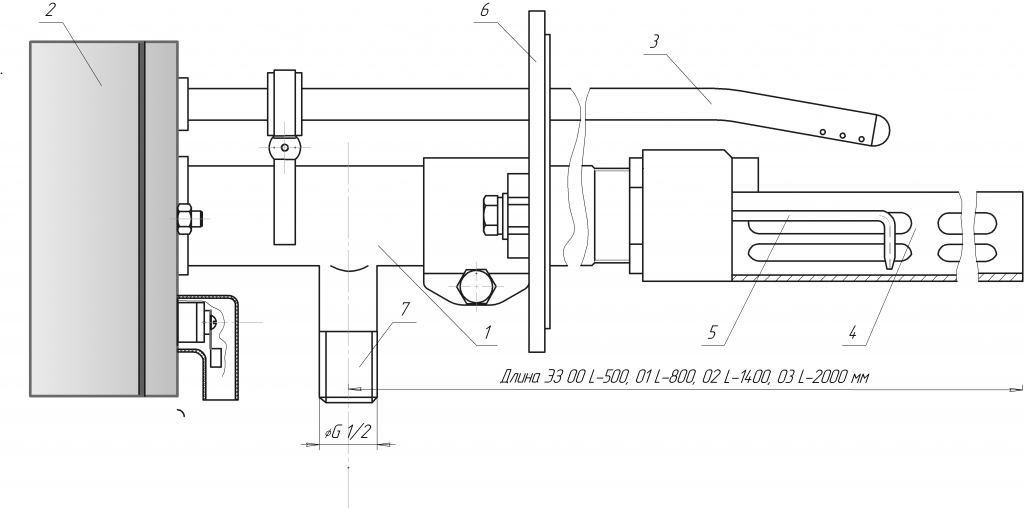

Электрозапальник ЭЗ

1  -  ствол запальной горелки, 7—штуцер для подвода газа, центральный (высоковольтный) электрод 5, стабилизатор   пламени 4, контрольный электрод (ионизационный датчик) 3, коробка 2 с тремя клеммами, 6—фланец. Контрольный электрод установлен на трубе запальника с помощью хомута с изоляционным вкладышем, а его конец крепится в коробке 2.

Установка ЭЗ в установочной трубе горелки должна исключать возможность замыкания электрода с установочной трубой, запальником и другими заземленными частями горелки или котла. С помощью клемм коробки подается высокое напряжение на центральный электрод запальника и снимается сигнал с контрольного электрода.

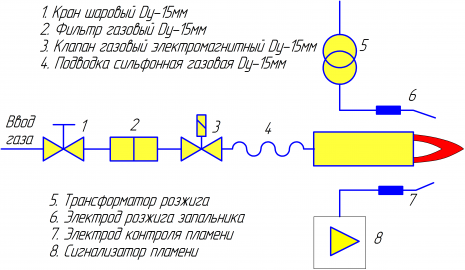

газовая линия


Сделать заказ и запросить дополнительную информацию по ЭЗ Вы можете здесь.
