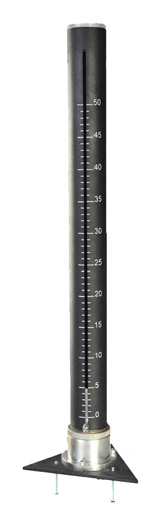

Измеритель прочности покрытий при ударе NOVOTEST УДАР

Измеритель прочности покрытий на удар NOVOTEST У1

NOVOTEST Удар предназначен для определения прочности покрытий и материалов при ударе грузом определенной массы (1кг, 2 кг или иной) в свободном падении с заданной высоты (0,5м, 1м, 2м или иной).

Прибор может быть произведен по ГОСТ Р 53007-2008, ГОСТ 4765-73, ГОСТ 22233-2001, ГОСТ 51164, ISO 6272-2002, ASTM D 2794 и иными нормативными документами в соответствии с пожеланиями заказчика.

Уникальная характеристика прибора - его универсальность.

Данный измеритель можно использовать в заводских лабораториях при входном контроле исследуемого покрытия, в процессе производства, в полевых условиях при проведении различных эксплуатационных работ. С помощью этого прибора можно измерять прочность различных металлов: паркета, пластмасс, деревянных панелей, стекла, керамики, наливных полов, бетона.

Работа измерителя заключается в определении максимальной высоты в сантиметрах, с которой груз нужной массы при свободном падении не причиняет каких-либо видимых механических повреждений лакокрасочному покрытию либо в проверке соответствия покрытия определенным требованиям (испытание по схеме не разрушилось/разрушилось при заданной высоте падения и массе груза).



НАЗНАЧЕНИЕ:

Определение прочности при ударе:

  • покрытий
  • материалов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (зависят от ГОСТ и пожеланий заказчика):

Удар 4765-0,5м:

Масса груза - 1±0,001кг.

Длина шкалы прибора - 500мм.
Цена деления шкалы - 10±0,5мм.

Диаметр рабочей части наковальни - 30мм.

Диаметр отверстия наковальни - 15мм.

Диаметр шарика - 8мм.


Удар 4765-1м:

Масса груза - 1±0,001кг или 2±0,002кг.

Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5.

Диаметр рабочей части наковальни - 30мм.

Диаметр отверстия наковальни - 15мм.

Диаметр шарика - 8мм.



Удар 53007:

Масса груза - 1±0,001кг или 2±0,002кг.

Длина шкалы прибора - 1000мм.
Цена деления шкалы - 10±0,5 мм.

Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 12,7 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 20 мм.
Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) - 15,9 мм.

Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 16,3 мм.
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 27 мм
Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ASTM D 2794) - 16,3 мм

Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет - от 2 до 10 мм



Удар 51164 (применяется для контроля защитных покрытий труб непосредственно на трубе):

Масса груза - 3±0,001кг или иная по заказу.

Длина шкалы прибора - 500 мм или 1000мм.
Цена деления шкалы - 10±0,5 мм.

Диаметр шарика бойка - 16 мм.



Комплектация прибора может варьироваться (различные наборы ударников и матриц разных размеров):

ГОСТ 4765 - ударник со сферическим наконечником диаметром 8 мм, диаметр отверстия ответной матрицы - 15 мм.

ISO 6272 - ударник со сферическим наконечником диаметром 20 мм, диаметр отверстия ответной матрицы - 27 мм.

ISO 6272 - ударник со сферическим наконечником диаметром 12,7 мм, диаметр отверстия ответной матрицы - 16,3 мм.

ASTM D 2794 (для иностранных покрытий), ГОСТ 22233-2001 (для покрытий из алюминиевого профиля) - ударник со сферическим наконечником диаметром 15,9 мм, диаметр отверстия ответной матрицы - 16,3 мм.

Таким образом, существуют самые разные модификации модели прибора NOVOTEST Удар, в зависимости от требований нормативной документации. В маркировке устройства указан ГОСТ, по которому был произведен данный прибор, и длина шкалы.

КОМПЛЕКТ ПОСТАВКИ:

  • прибор в сборе с грузом, бойком и наковальней (основанием)
  • паспорт
  • упаковочная тара.

 Дополнительные опции для заказа:

  • грузы
  • бойки
  • наковальни
  • ограничители толщины

РАБОТА С ПРИБОРОМ:

 Методика контроля:

Два способа проведения испытаний:
  • схема «не разрушилось/разрушилось» (испытание проводится при определенной высоте падения и определенной массе груза, то есть, покрытие испытывается на соответствие конкретным требованиям);
  • в ходе испытания определяют минимальную высоту падения при постепенном повышении высоты падения и минимальную массу груза, при которых исследуемое покрытие растрескалось или отслоилось от окрашиваемой поверхности.

Алгоритм проведения испытаний:

Нужный груз устанавливается на требуемой высоте. В случае необходимости используются подходящие ограничители с определенной толщиной для ограничения глубины вдавливания. Исследуемая пластинка помещается на наковальню покрытием наружу (прямой удар) или внутрь (обратный удар). Данная пластинка удерживается в таком положении при помощи прижимной муфты. Далее груз освобождается, падает на исследуемую пластинку на наковальне. Покрытие осматривается с помощью лупы.


Сделать заказ и запросить дополнительную информацию по NOVOTEST УДАР Вы можете здесь.
