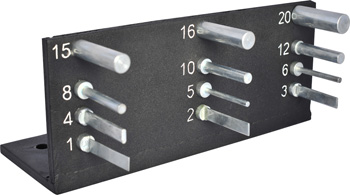

Прибор для испытания покрытия на изгиб NOVOTEST ИЗГИБ

Прибор испітания покрытий на изгиб

NOVOTEST ИЗГИБ предназначен для измерения прочности и эластичности покрытий при изгибе вокруг набора цилиндрических стержней, диаметром от 1 до 20 мм.

NOVOTEST ИЗГИБ соответствует стандартам: ГОСТ Р 52740-2007, ГОСТ 6806-73 и ISO 1519-73.

Принцип работы прибора основан на определении минимального диаметра металлического цилиндрического стержня, на котором изгибание окрашенной металлической пластинки не приводит к различным механическим разрушениям или отслаиваниям однослойной или многослойной лакокрасочной пленки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диаметр рабочей части испытательных стержней, мм

1, 2, 3, 4, 5, 6, 8, 10, 12, 15, 16, 20

Длина испытательных стержней, мм

55

Материал испытательных стержней

сталь

Габаритные размеры, не более, мм

330х130х130

Масса, не более, кг

3

 КОМПЛЕКТ ПОСТАВКИ:

  • прибор
  • паспорт-инструкция по эксплуатации
  • упаковочная тара.

ПРИМЕНЕНИЕ:

Объекты для испытаний подготавливаются соответственно ГОСТ 8832-76, если в нормативно-технической документации на исследуемый лакокрасочный материал отсутствуют какие-либо другие указаний.

Для испытаний рекомендуется использовать пластины из жести. Этот материал должен иметь достаточно гладкую поверхность без ржавых пятен, раковин, загрязнений и расслоений. В нормативно-технической документации на лакокрасочный материал может быть указано о возможности использования пластинок из другого материала.

Объекты испытаний – это пластинки прямоугольной формы. Их длина 100-150 мм, ширина 20-50 мм. Производятся из черной полированной жести с толщиной 0,25-0,32 мм или из алюминиевых листов и лент соответственно ГОСТ 21631-76, ГОСТ 13726-78 с толщиной 0.25-0,30 мм, на которые нанесена однослойная или многослойная лакокрасочная пленка.

Нормативно-техническая документация на испытуемый материал должна содержать информацию и о способе нанесения лакокрасочного материала, толщине пленки, количестве слоев, условиях и времени высыхания, выдержке пленки перед испытанием либо степень и время высыхания определяются соответственно ГОСТ 19007-73.

Толщина исследуемой лакокрасочной пленки пластинки измеряется толщиномером.

Пластина накладывается покрытием наружу на стержень наибольшего диаметра (20 мм). Затем плотно прижимая к стержню, в течение одной-двух секунд ее плавно изгибают на 180° вокруг этого стержня.

Далее с помощью лупы с четырехкратным увеличением покрытие в месте изгиба рассматривается на наличие различных трещин и отслаивания.

В случае если данные дефекты отсутствуют, производится последовательно изгибание пластинки в другом месте от стержня большего диаметра к меньшему. Это делается до тех пор, пока не будут обнаружены указанные дефекты.

При наличии в нормативно-технической документации на лакокрасочный материал информации о значении эластичности (диаметр стержня), испытание проводится со стержнем только указанного диаметра.

За результат испытания берется минимальный диаметр стержня в миллиметрах, на котором при изгибании исследуемая пленка осталась неповрежденной.

Эластичность пленки при изгибе на металлическом стержне оценивается после испытания 3 пластинок на одинаковом стержне.


Сделать заказ и запросить дополнительную информацию по NOVOTEST ИЗГИБ Вы можете здесь.
