Дефектоскоп ультразвуковой NOVOTEST УД-1

Область применения модели ультразвукового дефектоскопа NOVOTEST УД-1

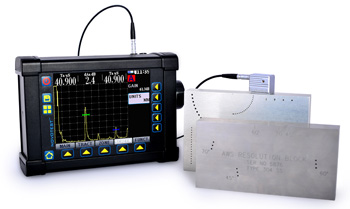

Дефектоскоп ультразвуковой NOVOTEST УД-1

Данный прибор способен обнаруживать различные дефекты материала, например, нарушение однородности и сплошности материала в полуфабрикатах, в готовых изделиях и сварных соединениях. Также дефектоскоп можно использовать в измерении глубины и координат залегания дефектов, толщины изделия, скорости распространения и затухания ультразвуковых колебаний.

Ультразвуковой дефектоскоп NOVOTEST УД-1 обладает минимальными размерами и цветным дисплеем. Сегодня такой прибор станет лучшим помощником в области экспертного ультразвукового контроля. Важно отметить мощность и в то же время легкость и портативность прибора благодаря его эргономичному ударопрочному металлическому корпусу. Дефектоскоп очень точно измеряет толщину объектов, выводит сигнал в качестве А- и B-сканов, имеет все необходимые функции для полного документирования контроля измерений.

Ультразвуковой дефектоскоп NOVOTEST УД-1

Ультразвуковой дефектоскоп УД-1



Ультразвуковой дефектоскоп УД-1


Ультразвуковой дефектоскоп УД-1 позволяет полностью заменить морально устаревшие дефектоскопы типа УД2-12, обеспечивая современный уровень комфорта работы с дефектоскопом, функции документирования результатов контроля, сохранения настроек контроля и преобразователей, при этом прибор предлагается по цене дефектоскопа УД2-12. Ультразвуковой дефектоскоп NOVOTEST УД-1 соответствует всем требованиям к современному цифровому дефектоскопу, при этом имея стоимость ниже, чем все существующие аналоги!

Дефектоскоп ультразвуковой выпускается в исполнении со стандартным аккумулятором (дефектоскоп работает до 10 часов), а также выпускается дефектоскоп с усиленным аккумулятором (дефектоскоп отрабатывает до 25 часов). Уникально низкое энергопотребление дефектоскопа позволяют вести контроль до 3-х смен подряд от одной зарядки деофектоскопа. С нашим дефектоскопом можно смело вести работы в любых условиях.

Дефектоскоп позволяет решать широкий круг задач - от толщинометрии тонких изделий, до дефектоскопии крупногабаритного литья. Получить рекомендации по выбору дефектоскопа для контроля ваших изделий можно у наших специалистов. Мы оказываем обучение работе с дефектоскопом, разрабатываем методики контроля ваших изделий с использованием ультразвукового дефектоскопа.

Назначение:

  • контроль сварных швов и основного металла;
  • поиск мест коррозии, трещин, внутренних расслоений и других дефектов;
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс;
  • измерение толщины изделия.

 Основные плюсы модели ультразвукового дефектоскопа NOVOTEST УД-1:

  • Наличие частотного диапазона и его плавной регулировки (0,2-10МГц).
  • Наличие двух стробов (A и B), управляемых независимо друг от друга.

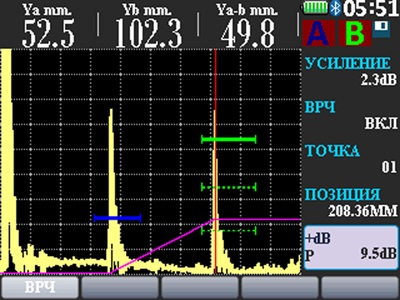

  • Функция автоматического или ручного построения кривой ВРЧ (до 16 точек).
  • Наличие двух типов сигналов: радиосигнал и детектированный.
  • Возможность построения и обработки A, B разверток.
  • Наличие нескольких режимов: заморозки, огибающей, отображения хода луча.

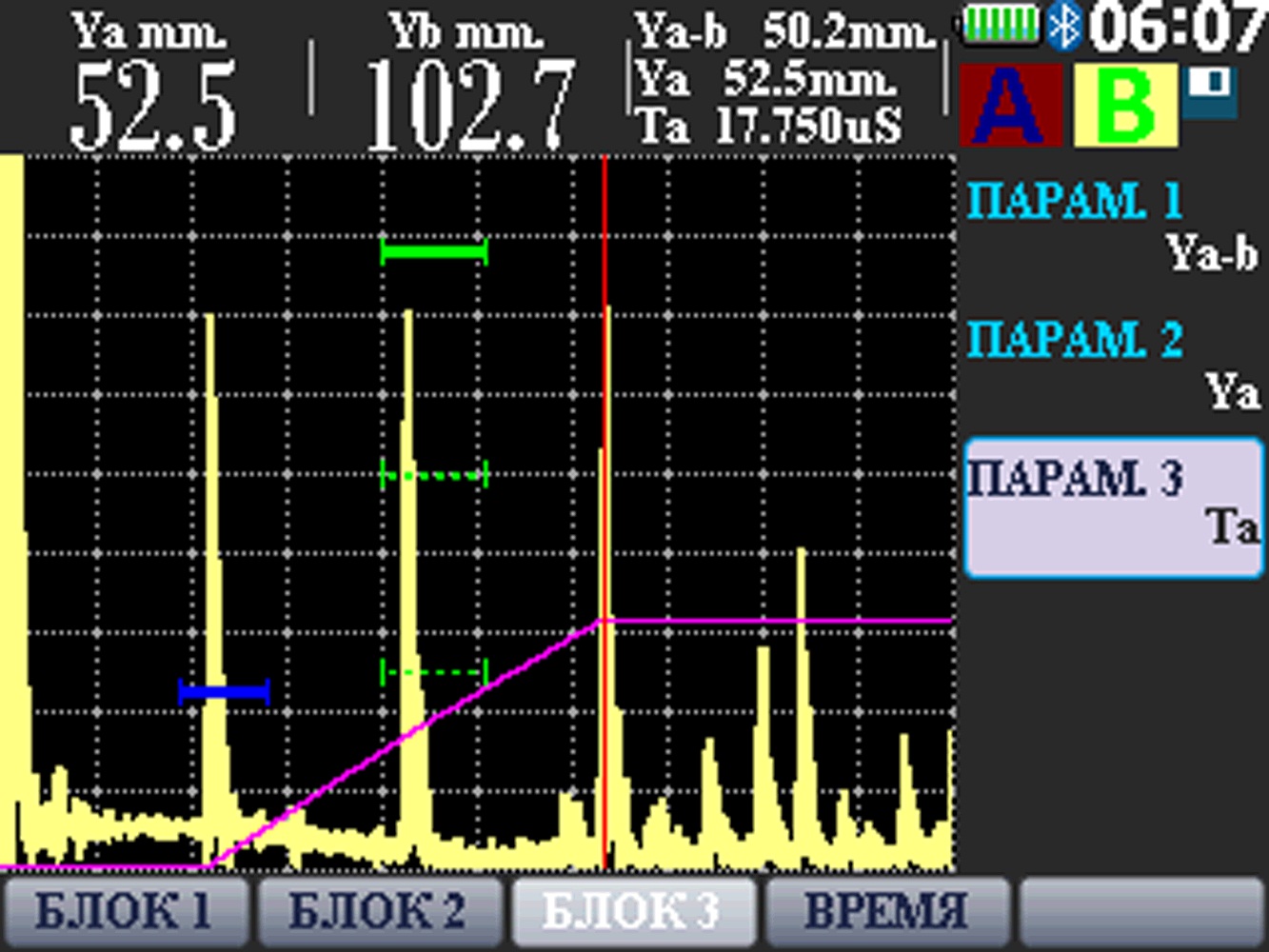

  • Определение уровня сигнала и координат дефектов.
  • Наличие в дефектоскопе режима контроля с использованием АРД-диаграмм.
  • В дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля.
  • Дефектоскоп имеет цветной, контрастный TFT-дисплей.
  • Возможность заказать чехол с крепление "hands free" для дефектоскопа.

Приведены краткие преимущества дефектоскопа, еще больше информации о дефектоскопе вы можете получить по запросу.

 Технические характеристики ультразвукового дефектоскопа NOVOTEST УД-1:

Диапазон измеряемых глубин (по стали), мм до 6000
Диапазон регулировки усиления 100 дБ, с шагом 0,1 дБ
Временная регулировка чувствительности (ВРЧ) диапазон до 70 дБ, с построением кривой по 32 опорным точкам, введенным вручную или от контрольных отражателей
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Зондирующий импульс настраиваемый, с амплитудой до 350 В, с изменяемой длительность от 12,5 до 500 нс, с шагом 12,5 нс
Память настроек с А-сканом (Б-сканом, С-сканом), ограниченная размером SD-карты
протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола), ограниченная размером SD-карты
Интерфейс Bluetooth, SD-card
Диапазон рабочих температур -20 ... +50 °С

Подробные технические характеристики дефектоскопа



Развертка
мин.: 0 - 6 мкс
макс.: 0 - 1000 мкс
с шагом 25 нс



Задержка
от 0 мкс до 1000мкс
с шагом 25 нс



Максимальная длина контролируемого материала
до 6000 мм (эхо-режим)



Диапазон скоростей
1000 - 9999 м/с



Задержка в призме
0 - 100 мкс
с шагом 25 нс



Демпфирование
50 ом



Входной импенданс
50 ом / 600 ом



Зондирующий импульс
радиоимпульс, амплитудой 100, 200 или 300 В,
с изменяемой длительность от 25 до 500 нс,
с шагом 25 нс



Частота повторений ЗИ
автоматически регулируемая от 10 до 100Гц



Усилитель
широкополосный 0.4-20 МГц (-6 дБ)



Диапазон регулировки усиления
115 дБ, с шагом 0.1 дБ



Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 16 опорным точкам
введенным вручную или от контрольных отражателей



Кривая Амплитуда-Расстояние (АРК)
построение по 16 точкам, регулируемая по высоте



Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan,



Отсечка
компенсированная, 0 - 90% высоты экрана

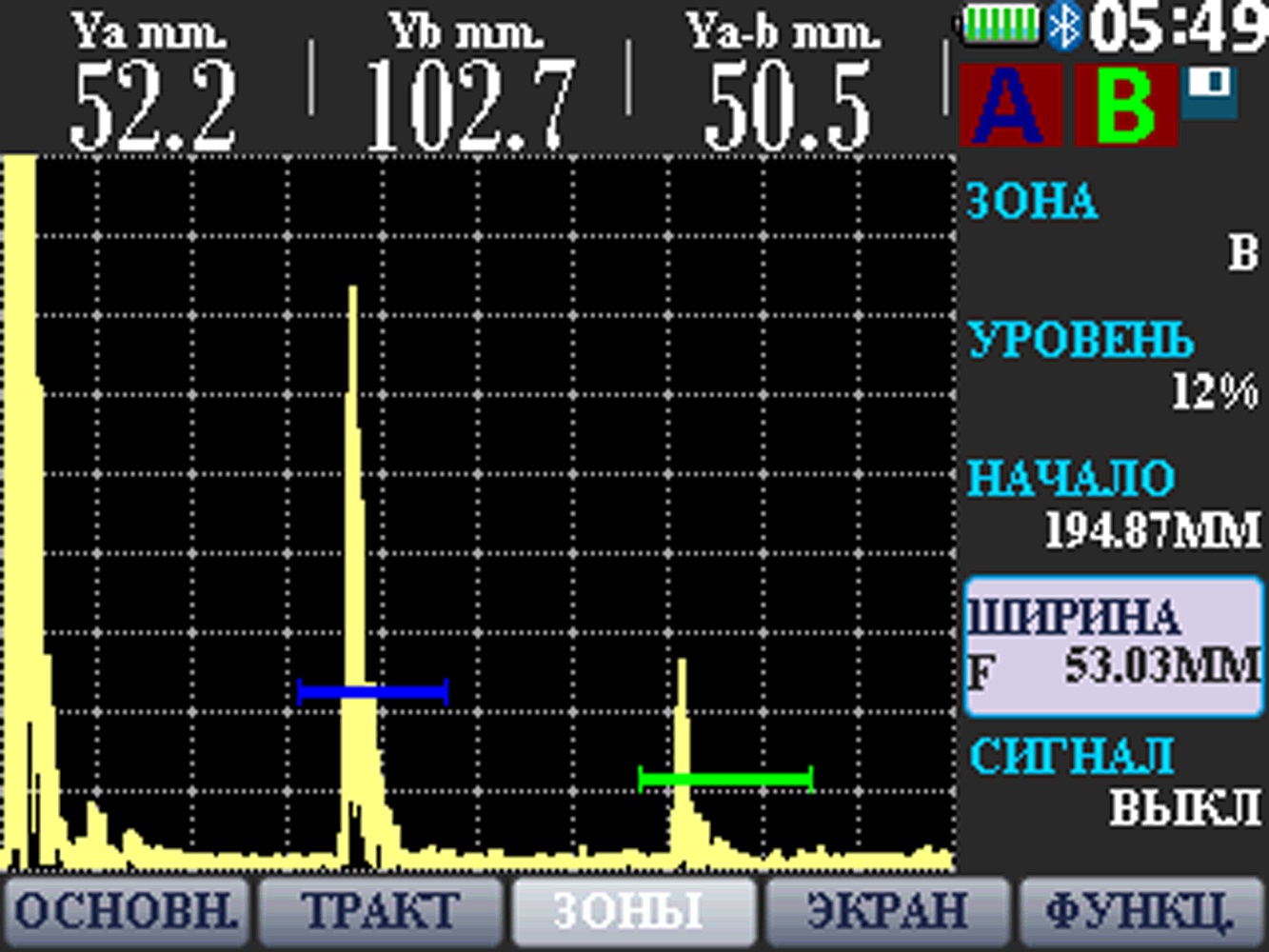

Зоны контроля
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 100% высоты экрана
 индивидуальная логика определения дефектов.



Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне



Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму сигнала



Измерение амплитуды
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние



Дисплей
Цветной, TFT 320 х 240 точек 135 х 100 мм.



Память
Ограниченно емкостью SD карточки



Интерфейс
USB, Bluetooth (опционально)



Разъемы преобразователей
2 Lemo



Аккумулятор
Li-on 4-7а|ч



Время работы
до 10 часов с аккумулятором 4000 а/ч
до 24 часов с аккумулятором 6600 а/ч (опция)



Внешнее питание
блок питания от сети 220 В, 50Гц  AC



Напряжение питания
15V 2A



Диапазон рабочих температур
от -30º C до +55° C



Размер (В x Ш x Д)
140 мм x 210 мм x 55 мм со стандартным аккумулятором (4000 а/ч)
140 мм x 210 мм x 85 мм с аккумулятором 6600 а/ч (опция)

Масса
1,7 кг со стандартным аккумулятором (4000 а/ч)
2,7 кг с аккумулятором 6600 а/ч (опция)

Использование навесного пояса-чехла с дефектоскопом:

Ультразвуковой дефектоскоп УД-1

Ультразвуковой дефектоскоп УД-1

Ультразвуковой дефектоскоп УД-1

Ультразвуковой дефектоскоп УД-1

Ультразвуковой дефектоскоп УД-1

Ультразвуковой дефектоскоп УД-1

Комплект поставки дефектоскопа ультразвукового NOVOTEST УД-1:

  • ультразвуковой дефектоскоп NOVOTEST УД-1 (электронный блок)
  • преобразователи (2 шт.)
  • кабель Lemo-Lemo
  • блок питания и зарядное устройство
  • карта памяти
  • паспорт, руководство пользователя
  • сумка

Дополнительные опции для заказа:

  • дополнительные преобразователи к дефектоскопу ультразвуковому
  • дополнительные кабели к дефектоскопу
  • зарядное устройство
  • стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
  • стандартные образцы предприятия
