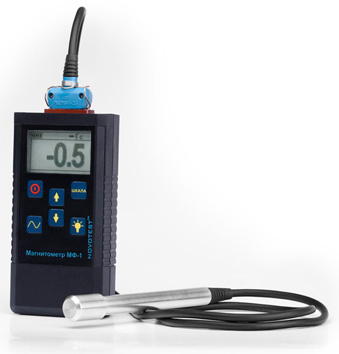

Магнитометр NOVOTEST МФ-1

Магнитометр (тесламер) NOVOTEST МФ-1

НАЗНАЧЕНИЕ:

Магнитометр (тесламетр) NOVOTEST МФ-1 используется для измерения:

  • магнитных полей при замерах ферромагнитных изделий с помощью магнитопорошкового метода;
  • соответствия некоторых технических параметров оборудования для осуществления магнитопорошкового контроля в соответствии с паспортными данными и требованиями нормативно-технической документации;
  • уровня магнитной составляющей индустриальных помех;
  • уровня остаточной намагниченности материала после осуществления магнитопорошкового измерения;
  • магнитной индукции разнообразных устройств, компонентов, изделий

Кроме того, с помощью данного прибора можно проводить замеры постоянных полей. Измерение импульсных и переменных полей производится по специальному заказу.

ОСОБЕННОСТИ:

  • Простота и удобство измерений;
  • интуитивно понятное меню;
  • минимум органов управления;
  • несколько едениц измерения;
  • широкий диапазон измерения;
  • 2 вида датчика Холла (аксиальный и радиальный);
  • графический индикатор с подсветкой;
  • контроль состояния батареи;
  • комплектация стандартными аккумуляторами типа ААА, что позволяет, в случае такой необходимости, заменить их на обычные батарейки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Еденицы измерения магнитной индукции  Гаус, Тесла, Ампер/метр
Диапазон измеряемых величин, Гаусс (Гс)

 ± 100 либо ±1000 либо ±2500 (в зависимости от датчика, другие диапазоны - на заказ)

Дискретность отсчета на цифровом индикаторе, Гс  0,2 либо 2,0 либо 5,0 (в зависимости от датчика)
Время установления показаний, с, не более  1
Основная погрешность измерения, Гс  ±(0,002Н)
Габаритные размеры, мм   120х60х25
Рабочий диапазон температур, ° С  от -5 до + 40
Питание  2 элемента питания типа ААА
Время непрерывной работы, ч, не менее  10
Масса электронного блока с батареей, не более, кг  0,2

 Характеристики стандартных датчиков:

 Тип датчика

Диапазон измерения

Погрешность

ПХ-100 ±100 Гс ±0,1
ПХ-1000  ±1000 Гс  ±0,5
ПХ-2500 ±2500 Гс ±1
 КОМПЛЕКТ ПОСТАВКИ:
  • электронный блок магнитометра;
  • 1 датчик на выбор заказчика;
  • 2 аккумулятора с зарядным устройством;
  • паспорт-инструкция по эксплуатации;
  • сумка для переноски;

Дополнительные опции для заказа:

  • дополнительные датчики (стандартные и на заказ);
  • дополнительный аккумулятор;
  • дополнительное зарядное устройство;
РАБОТА С ПРИБОРОМ:Магнитометр (тесламетр) NOVOTEST МФ-1 также используется для обнаружения различных несанкционированных вмешательств в работу разных приборов контроля и учета (счетчики электрической энергии). Это происходит благодаря установке магнитов для остановки счетчиков:
  1. Магнитометры измеряют напряженность магнитного поля на поверхности материала или на заданном расстоянии от объекта. При этом пользователь может сам устанавливать допустимый остаточный уровень напряженности магнитного поля.
  2. После установки магнитов на счетчик по результатам испытаний возможно обнаружить остаточные магнитные поля, однако это требует наличие особого высокочувствительного элемента – датчика.
  3. Нужно сказать, что у большинства счетчиков пластиковый корпус, который не намагничивается. Именно на него и устанавливается магнит. Находящиеся в счетчике за пластиковым корпусом металлические (ферромагнитные) детали начинают намагничиваться. Пороговые значения напряженности магнитного поля можно определить с учетом расстояния от датчика до намагниченных деталей, естественного фона намагниченности счетчика (до установки магнита) и результатов, которые были измерены после установки магнита.
  4. Также отметим, что ввиду довольно большого количества различных счетчиков и используемых для их остановки магнитов следует проводить такие испытания на всех основных моделях счетчиков. Например, измерение на рабочем счетчике до намагничивания и остаточной намагниченности после снятия магнита, намагничивание и остановка счетчика.
  5. После осуществления испытаний возможно создать модификацию магнитометра с пороговыми значениями для самых разных счетчиков, которые будут иметь возможность выбора типа счетчика в меню самого прибора. Это может значительно облегчить контроль счетчиков.

Сделать заказ и запросить дополнительную информацию по NOVOTEST МФ-1 Вы можете здесь.
