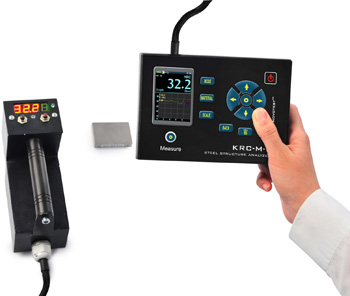

Структуроскоп-коэрцитиметр NOVOTEST КРЦ-М

Структуроскоп-коэрцитиметр NOVOTEST КРЦ-М

Модель структороскопа-коэрцитиметра КРЦ-М используется для неразрушающего контроля качества термомеханической, термической, химикотермической обработок. Кроме того, прибор способен определять твердость и некоторые механические свойства деталей, выполненных из ферромагнитных материалов, если между контролируемым и измеряемым параметрами существует корреляционная связь. Также стоит отметить, что данный прибор может разбраковывать металлы по маркам стали и контролировать поверхностные слои ферромагнитных материалов.

В данном устройстве преобразователь – это приставной электромагнит, имеющий съемные полюсные наконечники и датчик Холла, встроенный в магнитную цепь.

Отметим принцип работы этого устройства. Он заключается в намагничивании исследуемого участка детали с последующим его размагничиванием благодаря нарастающему полю. После этого прибор фиксирует напряженность поля, соответствующую коэрцитивной силе материала объекта, и измеряет амплитуду сигнала, полученного с датчика Холла.

Нужно сказать, что с помощью структуроскопа возможно проводить очень точную оценку напряженно-деформированного состояния (НДС) конструкции, а также степени усталости металла по коэрцитивной силе.

Таким образом, мы видим, что в основную сферу использования данного прибора входит контроль НДС и остаточного ресурса металлоконструкций различных грузоподъемных механизмов. К последним можно отнести различные краны, подъемники, лифты, трубопроводы, котлы, сосуды под давлением. Также прибор специализируется на традиционном неразрушающем контроле некоторых механических свойств изделий из металла и технологий в таких отраслях промышленности как металлургия и машиностроение.

Основные преимущества структуроскопа-коэрцитиметра КРЦ-М

  • Наличие преобразователя с дополнительным дисплеем и кнопками управления для всех основных функций прибора
  • Функция автоматической сигнализации о дефектах
  • Функция автоматической сигнализации брака, когда результат вышел за определенные границы
  • Наличие режима допускового контроля
  • Возможность усреднения до 99 результатов
  • Наличие памяти в приборе: 5000 результатов замеров (50 файлов по 100 результатов), а также функция просмотра на экране устройства и передачи на компьютер
  • Функция ввода дополнительных шкал
  • Наличие режима калибровки базовых и различных дополнительных шкал прибора

Основные технические характеристики структуроскопа - коэрцитиметра КРЦ-М

 Базовые режимы измерения


Измерение коэрцитивной силы

Измерение тока

Измерение кода (условные единицы)

Дополнительные шкалы для калибровки

 Диапазон измерения коэрцитивной силы, А/см (А/м)
   1-40,0  (100-4000)
 Длительность цикла измерения, с, не более
   5
 Намагничивание    импульсное
 Дополнительные шкалы для калибровки, шт

 7
 Питание    встроенный Li-Io аккумулятор
 Время автономной работы, ч, не менее
   8
 Размер электронного блока, мм
   270*230*70
 Размер преобразователя, мм    200*170*70
 Вес, электронного блока/преобразователя, кг


Комплект поставки

  • Электронный блок структуроскопа - коэрцитиметра
  • Встроенный Li-Ion аккумулятор
  • Преобразователь
  • Сетевой блок питания / зарядное устройство
  • Кабель для подключения ПК
  • Программное обеспечение для ПК
  • Комплект документации: руководство по эксплуатации, метрологическая поверка
  • Кейс(сумка) для переноски

Сделать заказ и запросить дополнительную информацию по NOVOTEST КРЦ-М Вы можете здесь.
