Измеритель прочности строительных материалов с функцией дефектоскопа NOVOTEST ИПСМ-У+Т+Д

Применение модели измерителя прочности и однородности строительных материалов NOVOTEST ИПСМ-У+Т+Д с помощью ультразвукового метода и функции дефектоскопа

Измеритель прочности бетона

Данный прибор контролирует прочность и однородность кирпича (в соответствии с ГОСТ 17624), бетона (в соответствии с ГОСТ 17624, Рекомендациями НИИЖБ МДС 62-2.01) и прочих строительных материалов. Контроль происходит при сквозном и поверхностном прозвучивании в разнообразных изделиях и конструкциях на строительных объектах, в ходе технологического контроля объектов, обследования различных зданий и сооружений. Более того, с помощью данного прибора Вы сможете контролировать прочность бетона, имеющего неизвестный состав, по характеристикам ЦНИИОМТП и определять глубину трещины в ходе поверхностного прозвучивания.

Таким образом, функции измерителя прочности и однородности строительных материалов NOVOTEST ИПСМ-У+Т+Д с помощью ультразвукового метода следующие::

  • При технологическом контроле и обследовании объектов поиск пустот, трещин, дефектов, появившихся в процессе изготовления или эксплуатации.
  • Контроль однородности и прочности кирпича (соответственно ГОСТ 24332), бетона (соответственно ГОСТ 17624, Методическим рекомендациям МДС 62-2.01), других строительных и композиционных материалов, мостов и различных гидротехнических установок.
  • Измерение глубины трещин.
  • Определение модуля упругости и плотности таких материалов как углеграфит и стеклопластик.
  • Определение звукового индекса материалов: абразив и строительная керамика
  • Оценка трещиноватости, пористости и анизотропии.
  • Оценка степени готовности бетона в процессе монолитного бетонирования.
  • Визуализация сигнала (А-скан).
  • Контроль внутренних дефектов, несплошностей бетонных и других строительных конструкций.
  • Очень точное измерение временных интервалов благодаря выбору момента срабатывания измерителя вручную.

 Достоинства модели измерителя прочности и однородности строительных материалов NOVOTEST ИПСМ-У+Т+Д:

  • Функция вычисления плотности, прочности и модуля упругости исходя из заранее заданных градуировочных зависимостей.
  • Функция вычисления звукового индекса абразивов.
  • Наличие у прибора памяти результатов измерений.
  • Наличие у прибора связи с компьютером.
  • Возможность дополнительно обрабатывать результаты замеров благодаря специальной компьютерной программе.
  • Результаты замеров некритичны к силе прижатия преобразователей.
  • Прибор работает на достаточно больших базах прозвучивания вместе с преобразователями для сквозного прозвучивания.
  • Функция улучшенного соотношения «сигнал-шум».
  • Наличие универсальных преобразователей в приборе на излучение и прием с увеличенной отдачей.
  • Увеличенное напряжение возбуждения зондирующих импульсов прибора

Исходя из указанных выше преимуществ прибора, можно сделать вывод, что благодаря увеличенной мощности возбуждения зондирующих импульсов и высококачественному усилительному тракту значительно увеличилась база прозвучивания и появилась возможность работать на объектах с большим затуханием.

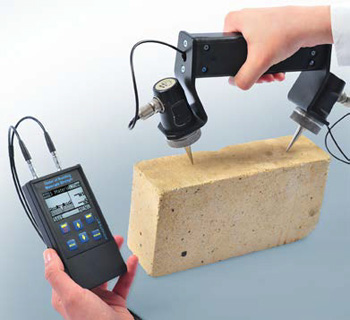

Также отметим, что у датчика поверхностного прозвучивания прибора есть база в 120 мм, которая очень удобна для прозвучивания образцов-кубов из бетона.

Различные модели измерителя прочности строительных материалов NOVOTEST ИПСМ-У+Т

  • ИПСМ-У - самая простая модель прибора
  • ИПСМ-У+Т – эта модель может контролировать однородность и измерять глубину трещин
  • ИПСМ-У+Т+Д - универсальная модель с функцией дефектоскопа для измерения различных строительных материалов и конструкций

Технические характеристики измерителя прочности строительных материалов NOVOTEST ИПСМ-У+Т+Д

Диапазон измерений времени распространения УЗ колебаний, мкс

10...9999

Дискретность измерения времени распространения УЗ колебаний, мкс 0,1
Рабочая частота УЗ колебаний, кГц
 50-100
База измерений при поверхностном прозвучивании, мм
 120
Напряжение возбуждения, В
 до 600
Габаритные размеры, мм
 122х65х23
Рабочий диапазон температур, ° С -20С...+40С
Питание 2 элемента питания типа АА
Время непрерывной работы, ч, не менее 10
Масса электронного блока с батареей, не более, кг 0,2

 Комплект поставки измерителя прочности строительных материалов NOVOTEST ИПСМ-У+Т+Д

  • электронный блок
  • датчик поверхностного прозвучивания с комплектом кабелей
  • контрольный образец
  • 2 аккумулятора с зарядным устройством
  • паспорт, руководство пользователя
  • упаковочная тара

Дополнительные опции для заказа

  • Комплект преобразователей для сквозного прозвучивания
  • Конуса, волноводы, кабели-удлинители,
  • Сумка

Сделать заказ и запросить дополнительную информацию по NOVOTEST ИПСМ-У+Т+Д Вы можете здесь.
