Шкафы автоматики ША

При использование приборов автоматики «Мастер Т-300», «Мастер Т-400» «Трансформер-ML», «Трансформер-SL» и «БУПН» на объектах теплоснабжения требуется размещение в специальных шкафах, обеспечивающих необходимую степень защиты и подключение кабелей от исполнительных механизмов и информационных датчиков.

Заказ комплектного шкафа автоматики серии ША (ТУ4238-012-11361385-2015) полностью готового к монтажу на объекте, выполненного в соответствии с требованиями «Правилами устройства электроустановок», существенно снижает затраты на этапах монтажа, пуско-наладки и эксплуатации АСУ ТП.

Все шкафы соответствуют Техническому регламенту таможенного союза ТР ТС 004 2011 «О безопасности низковольтного оборудования» и Техническому регламенту таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Комплектность:

схема электрическая принципиальная;
паспорт.

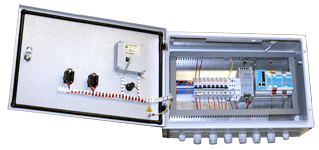

В шкафу автоматики размещаются следующие элементы:

приборы автоматики (диспетчеризации);
модуль индикации и клавиатуры (для "Трансформер-ML" и "Трансформер-SL");
блок питания (для "Трансформер-ML" и "Трансформер-SL");
автоматические выключатели, лампы световой сигнализации, кнопки управления, переключатели, клеммники, розетка, лампа освещения;
дополнительное оборудование (по заказу).

Тип исполнения
Все шкафы серии ША имеют навесное исполнение.
Ввод кабельных линий осуществляется снизу. Внутренняя проводка шкафа промаркирована, проложена в пластиковых коробах.
Степень защиты от внешних воздействий - IP54.

Модельный ряд

Контроллер	Шкаф	Габариты
Мастер Т-300.v1	ШАМ1-300-IP54	600×600×210
Мастер Т-300.v2	ШАМ2-300-IP54	600×600×210
Мастер Т-400-42	ШАМ-400-42-IP54	800×650×250
Мастер Т-400-05	ШАМ-400-05-IP54	800×650×250

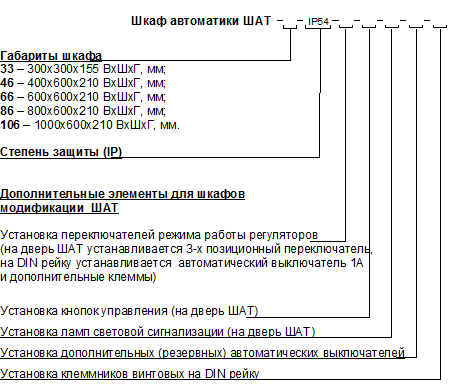

Трансформер-ML Трансформер-SL	ШАТ-33-IP54-Х-Х-Х-Х-Х ШАТ-46-IP54-Х-Х-Х-Х-Х ШАТ-66-IP54-Х-Х-Х-Х-Х ШАТ-86-IP54-Х-Х-Х-Х-Х ШАТ-106-IP54-Х-Х-Х-Х-Х	300×300×210 400×600×210 600×600×210 800×600×210 1000×600×210
БУПН М	ШАБУПН -IP54	300×300×210
