Станция катодной защиты «Тверца-СМ»

Станция катодной защиты «Тверца-СМ» имеет модульную конструкцию и предназначена для защиты от коррозии подземных трубопроводов и металлических конструкций путем создания на них отрицательного потенциала относительно земли. Станция разработана на основании требований ОАО «ГАЗПРОМ» к модульным станциям катодной защиты. Отличительной особенностью станции являются высокий КПД и повышенная защищенность от импульсного воздействия.

Станция обладает возможностью как ручного, так и дистанционного управления и съема телеметрической информации через встроенный GSM-модем 900/1800 МГц.
В основе силового модуля лежит импульсный регулируемый стабилизатор тока , имеющий аппаратные и программные защиты.

Каждый силовой модуль имеет встроенный корректор мощности

Управление станцией осуществляется:

  • в ручном режиме - с модуля управления;
  • в дистанционном режиме - с компьютера через встроенный GSM-модем.

Отображение режима работы и параметров станции осуществляется на экране дисплея или на удаленном компьютере через GSM-модем.

Для увеличения тока защиты возможно применение нескольких силовых модулей

Области применения

  • ГРО. Предприятия коммунального хозяйства;
  • Предприятия нефтяного, газового, химического и промышленного комплекса;
  • Организации, использующие металлические конструкции и коммуникации в почвах обладающих повышенной коррозионной активностью.

Конструкция станции

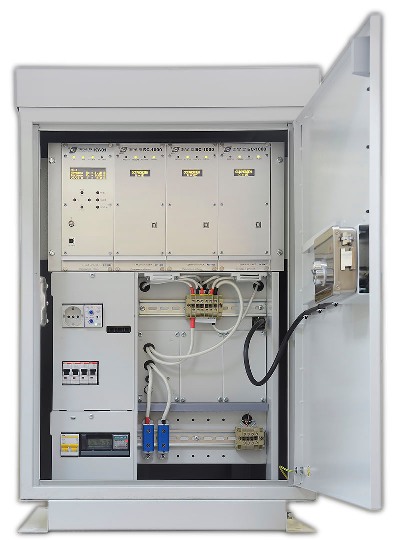

  • Станция катодной защиты выполнена в виде модульной конструкции состоящей из следующих основных составных частей и модулей:
  • вандалозащищенного шкафа с ограничением доступа;
  • от одного до трех силовых модулей ( в зависимости от комплектации);
  • модуля управления сопряженного с системами дистанционного контроля;
  • автоматических выключателей
  • счетчик учета времени защиты сооружения
  • счетчик учета активной электроэнергии
  • устройства защиты станции от перенапряжений на питающей линии
  • устройства защиты станции от перенапряжений на защищаемом объекте
  • устройства защиты станции от перенапряжений на линии контроля потенциала
  • электрическая розетка

Режимы работы станции

  • стабилизация выходного напряжения;
  • автоматическое поддержание заданного защитного потенциала на защищаемом объекте;
  • автоматическое поддержание заданной величины выходного тока;

Технические характеристики

Тип станции модульный, конструктив 19
Тип преобразователя мощности резонансный
Максимальное количество силовых модулей 3 (7)*
Диапазон регулирования выходного напряжения, В 0...50
Диапазон регулирования выходного тока, А 0...60 (0...140)
Максимальная выходная мощность, кВт 3 (7)
Канал передачи данных CSD GSM, GPRS GSM
Электропитание станции осуществляется от сети переменного тока 230(+23/-50) В
(50±5%) Гц
КПД при номинальном режиме работы не менее, % 95
Коэффициент мощности станции не ниже 0,99
Дискретность ручного задания выходного тока, А 0,1
Диапазон изменения защитного потенциала, В 0,5
Дискретность задания защитного потенциала, мВ 10
Дискретность задания выходного тока, мА 0,1
Дискретность задания защитного потенциала, мВ 0,01
Габаритные размеры СКЗ, мм 865х430х400
Точность поддержания выходного тока, % ±2
Точность поддержания защитного потенциала, % ±2
Входное сопротивление станции в цепи измерения защитного потенциала, МОм 10
Степень защиты IP 34 по ГОСТ 14254-96 IP 34
Диапазон рабочих температур -40°C…+55°C
Вес модуля силового преобразователя, кг 6,5
Вес модуля контроллера управления, кг 5,8
Габаритные размеры (ширина х глубина х высота) шкафа станции, мм 585х520х905 (585х520х1245)
Масса станции не более, кг 38
Срок службы станции составляет не менее, лет 15

* в скобках указаны параметры при двухсекционном исполнении

Характеристики силового модуля

  • Максимальная выходная мощность  P=1кВт;
  • Максимальное выходное напряжение U=48В;
  • Максимальный выходной ток I=20А;
  • Коэффициент мощности силового модуля  - не менее 0.99;
  • КПД одного силового модуля не менее 96%.

Сделать заказ и запросить дополнительную информацию по Тверца-СМ Вы можете здесь.
