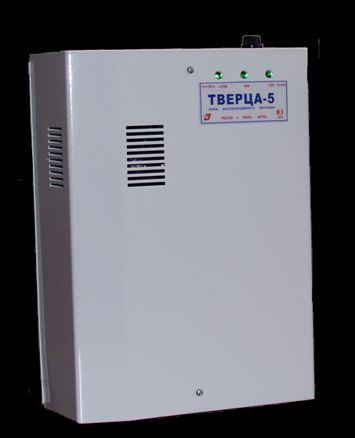

Импульсный блок бесперебойного питания Тверца-5

Импульсный блок питания обеспечивает зарядку аккумулятора емкостью 7 А·ч, устанавливаемого потребителем в корпус источника, током до 500 мА и поддерживает его в заряженном состоянии при наличии сетевого напряжения ~50 Гц, 220В.

Источник питания обеспечивает автоматический переход на питание от встроенного аккумулятора при пропадании сетевого напряжения на рабочем фидере и обратно, а также ШИМ-стабилизацию, защиту от КЗ, контроль разряда АКБ, индикацию наличия АКБ. Источники питания относятся к I классу защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, рассчитаны на круглосуточную работу. Предназначены для установки в помещениях.

Источник питания имеет три вида автоматических защит:

  • Защита аккумулятора от глубокого разряда: производится автоматическое отключение аккумулятора от нагрузки при снижении напряжения на клеммах аккумулятора до значения 10,5 ± 0,5 В.
  • Автоматическая защита от короткого замыкания в цепи нагрузки: источник питания отключается при увеличении значения тока нагрузки более 5,6 А.
  • Автоматическая защита от перегрева: источник питания отключается после повышения температуры внутри корпуса выше 85°С.

На лицевой панели расположены светодиодные индикаторы, отображающие состояние источника питания.

Левый индикатор: зеленый (светится - источник работает от сети ~220В, не светится - неисправен сетевой предохранитель или отсутствует напряжение сети).

Средний индикатор: зеленый (светится - подключен аккумулятор, не светится - аккумулятор отсутствует).

Правый индикатор: зеленый (светится - исправен; не светится - неисправен выходной предохранитель источника питания или короткое замыкание на выходе источника питания).

После автоматического отключения аккумулятора от нагрузки левый и правый световые индикаторы гаснут. Средний индикатор мигает зеленым цветом каждые 2 секунды.

Основные области применения источника питания - системы пожарной и охранной сигнализации, системы контроля доступа и др.

Рабочие условия эксплуатации:

  • температура окружающей среды от +5°С до +40°С;
  • относительная влажность воздуха 75% при температуре +30°С без конденсации влаги;

Электропитание источника:

  • от сети переменного тока напряжением 160 - 250В с частотой 50±1Гц;
  • от встроенного аккумулятора с номинальным напряжением 12В и емкостью 7А·ч;
Выходное напряжение 13.4 ± 0.4 В
Входное напряжение 160-255 В
Макс.ток на выходе(без аккумулятора) 5A
Тип аккумулятора 12 В, 7 А·ч
Вес нетто (без аккумулятора) 1,4 кг.
Габаритные размеры 235x165x80 мм
Потребляемая мощность 110 В.А.
