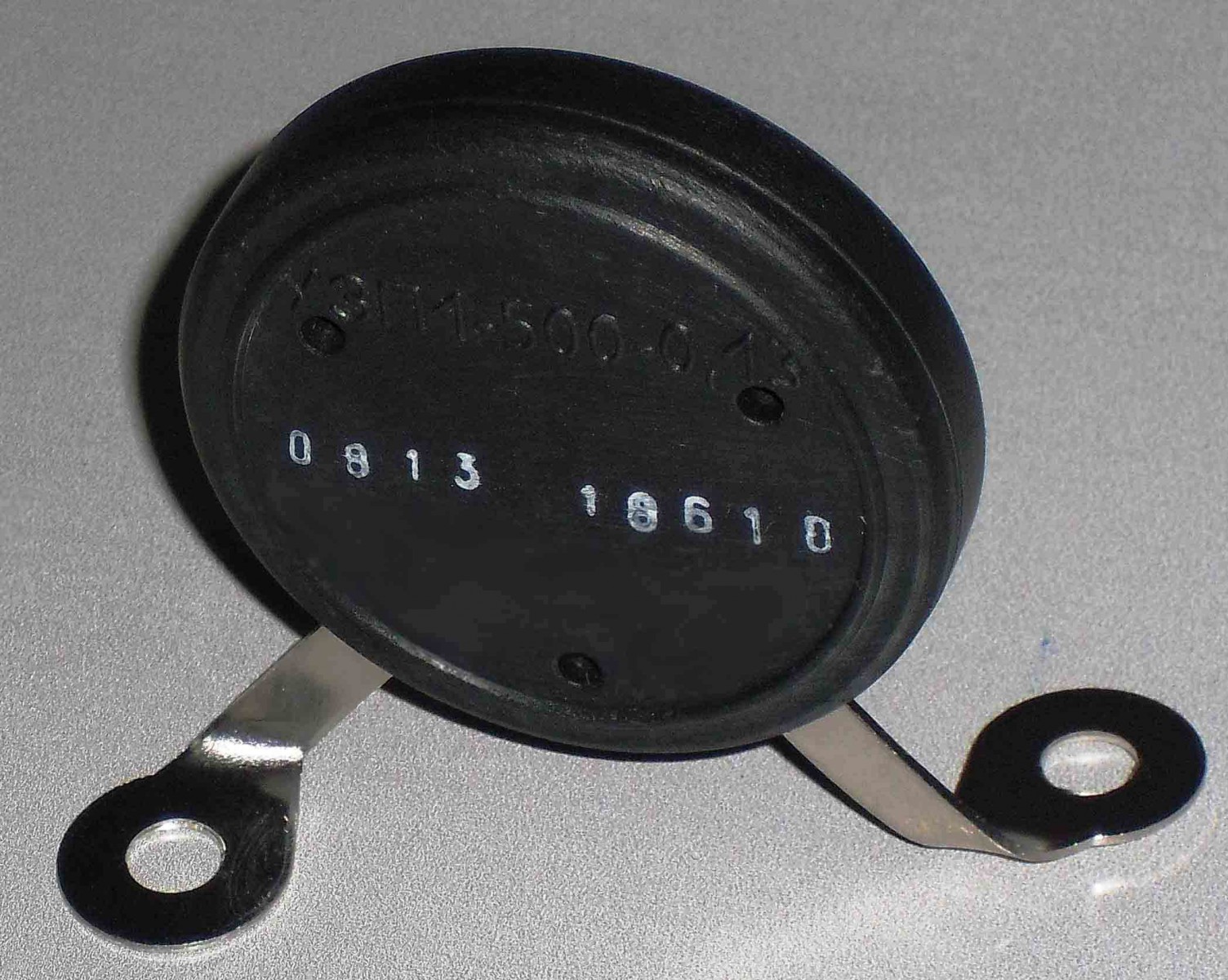

Устройство защиты от перенапряжений УЗП1-500-0,13

НАЗНАЧЕНИЕ

Устройство защиты от перенапряжений (выравниватель) УЗП1-500-0,13 (в дальнейшем – Устройство) предназначен для защиты от грозовых и коммутационных перенапряжений в цепях питания электроустановок бытового и промышленного назначения напряжением до 1000В переменного тока.

В части защиты от импульсных перенапряжений устройства классифицируются как двухвводные, ограничивающие, II класса.

Устройство не требует восстановления после срабатывания защит. Все элементы, примененные в устройстве - многократного действия.

Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках  жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках.

Для крепления к токопроводящим шинам электроустановки выводы устройства оснащены кольцевыми наконечниками под винт М6.

Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе:

«Устройство защиты от перенапряжений (выравниватель) УЗП1-500-0,13  ТУ 3428-005-57194567-2005»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классификационное напряжение при I=1mA постоянного тока, Uкл., кВ - ≥0,15

Наибольшее длительно допустимое рабочее напряжение Uнр (действующее значение), кВ - ≤0,13

Остаточное напряжение на ограничителе при импульсе тока Tи = 30/60мкс с амплитудой 500А, кВ - ≤0,4

Остаточное напряжение на ограничителе при импульсе тока Tи = 8/20мкс с амплитудой 1000А, кВ  - ≤0,5


Сделать заказ и запросить дополнительную информацию по УЗП1-500-0,13 Вы можете здесь.
