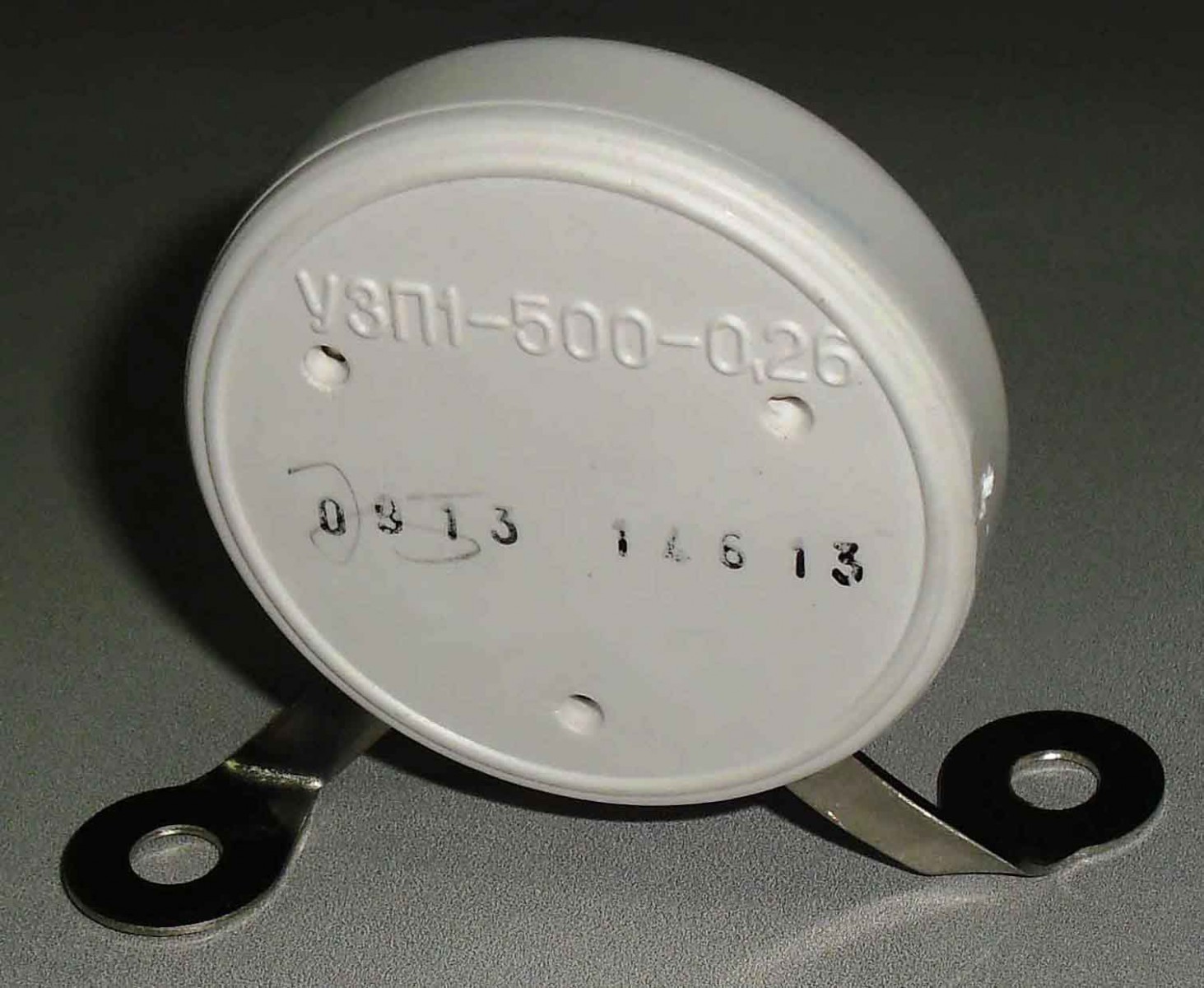

Устройство защиты от перенапряжений УЗП1-500-0,26
НАЗНАЧЕНИЕ
Устройство защиты от перенапряжений (выравниватель) УЗП1-500-0,26 (в дальнейшем – Устройство) предназначен для защиты от грозовых и коммутационных перенапряжений в цепях питания электроустановок бытового и промышленного назначения напряжением до 1000В переменного тока.
В части защиты от импульсных перенапряжений устройства классифицируются как двухвводные, ограничивающие, II класса.
Устройство не требует восстановления после срабатывания защит. Все элементы, примененные в устройстве - многократного действия.
Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках.
Для крепления к токопроводящим шинам электроустановки выводы устройства оснащены кольцевыми наконечниками под винт М6.
Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
Пример записи обозначения устройства при заказе:
«Устройство защиты от перенапряжений (выравниватель) УЗП1-500-0,26 ТУ 3428-005-57194567-2005»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Классификационное напряжение при I=1mA постоянного тока, Uкл., кВ - ≥0,26
Наибольшее длительно допустимое рабочее напряжение Uнр (действующее значение), кВ - ≥0,25
Остаточное напряжение на ограничителе при импульсе тока Tи = 30/60мкс с амплитудой 500А, кВ - ≤0,65
Остаточное напряжение на ограничителе при импульсе тока Tи = 8/20мкс с амплитудой 1000А, кВ - ≤1,0
Сделать заказ и запросить дополнительную информацию по УЗП1-500-0,26 Вы можете здесь.
