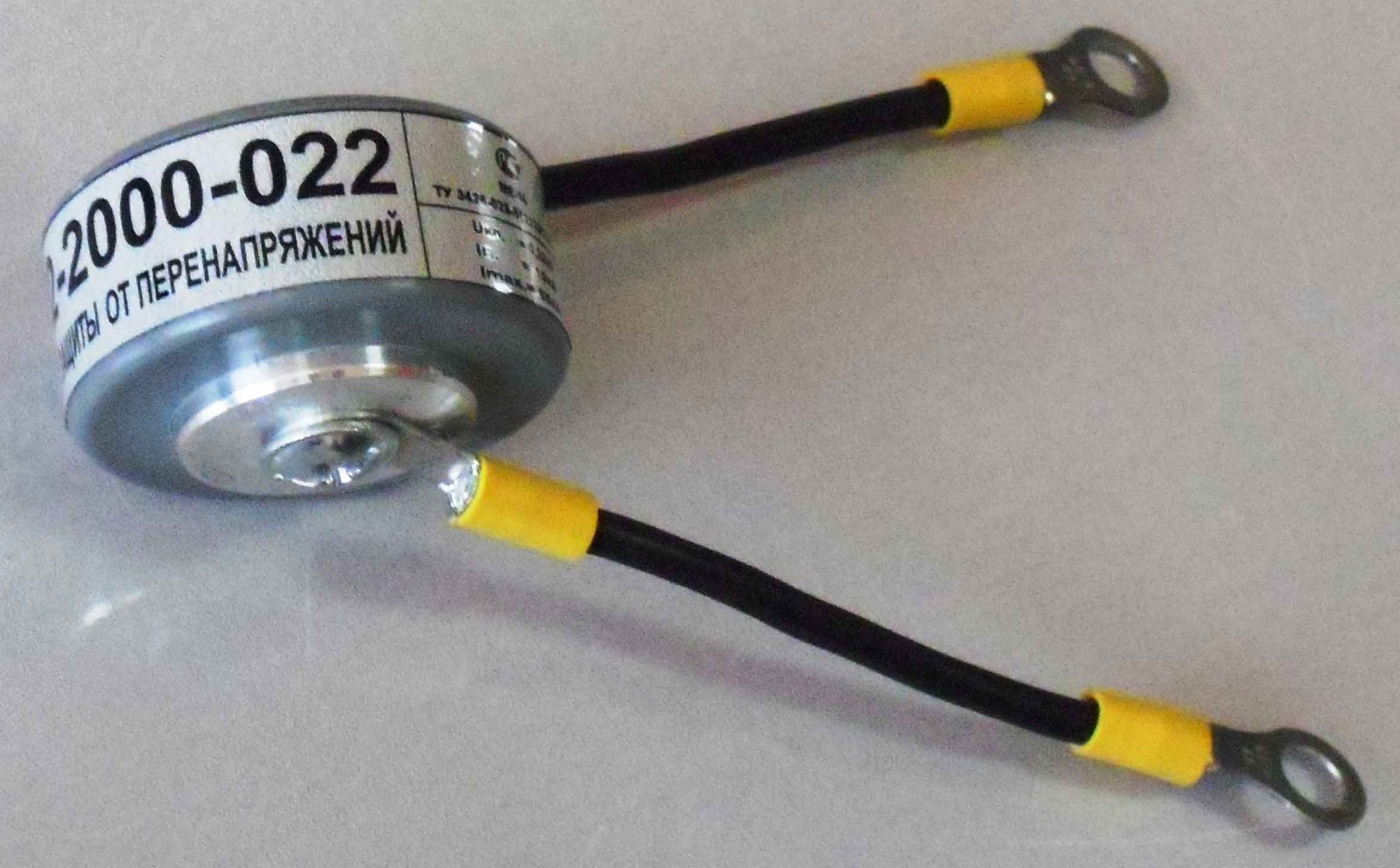

Устройство защиты от импульсных перенапряжений УЗП2-2000-0,22
НАЗНАЧЕНИЕ
Устройство защиты от импульсных перенапряжений УЗП2-2000-0,22 (в дальнейшем – Устройство) предназначен для защиты электрооборудования переменного тока напряжением в сети 220 В частотой 50 Гц от грозовых и коммутационных перенапряжений, в том числе в линейных цепях цифровой кодовой автоблокировки и автоблокировки с тональными рельсовыми цепями на участках со всеми видами электротяги, в линейных цепях на посту ЭЦ.
Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках.
Устройство выполнено на базе ограничителя перенапряжений ОПН-П-0,22 УХЛ1 (Сертификат соответствия № РОСС RU.АГ76.В00598).
Устройство классифицируется как двухвводное, ограничивающее, I класса.
Устройство работоспособно в климатических условиях, соответствующих группе УХЛ1 по ГОСТ 15150-69 (температура окружающей среды от -60ºС до +55ºС, относительная влажность воздуха до 100% при температуре не выше 25ºС)
Устройство работоспособно при воздействии механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
Пример записи обозначения устройства при заказе.
Устройство защиты от перенапряжений с классом рабочего напряжения 220В:
«УЗП2-2000-0,22 - УХЛ1 ТУ 3428-025-56227313-2013»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс напряжения сети., Uкл., кВ - 0,22
Наибольшее длительное рабочее напряжение, Um, кВ - 0,3
Номинальный разрядный ток, In, кА - 10
Допустимая амплитуда одиночных импульсов
тока длительностью 4х10 мкс, Imax, кА - 65
Пропускная способность, не менее, Ip, А - 400
Собственная емкость, Cc, пФ, не более - 2000
Масса, m, не более, кг - 0,35
