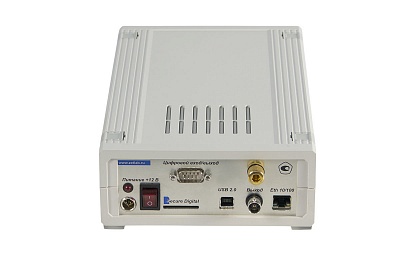

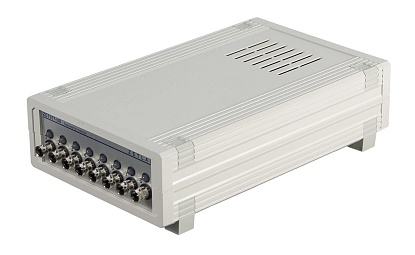

Анализатор спектра ZET 017-U8

ZET 017-U8 (A17-U8)

ZET 017-U8 (A17-U8)


ОПИСАНИЕ:

  • к одному компьютеру можно подключать до 25 анализаторов спектра, с расширением количества каналов до 200.

  • 8 измерительных каналов;

  • частотный диапазон до 20 кГц;

  • динамический диапазон 110 дБ;

  • интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi.

Анализатор спектра ZET 017-U8 позволяет одновременно запускать несколько программ анализа и отображения сигналов. Это позволяет создавать различные комплексы для проведения испытаний, систем контроля и мониторинга технологических процессов. Совместное применение нескольких программ позволяет проводить испытания на нестационарных режимах.

Связь с компьютером осуществляется по шине HighSpeed USB 2.0 или интерфейсу Ethernet. Таким образом, для обслуживания большого количества измерительных точек потребуется несколько анализаторов спектра ZET 017‑U8 и ноутбук.

Измерение уровней шума и уровней вибрации, аттестация испытательного оборудования, диагностика зубчатых передач, подшипников, роторов и турбин, длительная непрерывная регистрация сигналов — все это можно осуществлять с помощью анализатора ZET 017-U8.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
  • Вибрационные и акустические стендовые и мобильные испытания
  • Поверка шумомеров, микрофонов, виброметров и вибродатчиков
  • Диагностика подшипников, контроль и диагностика зубчатых передач, роторов и турбин
  • Долговременный мониторинг состояния механизмов
  • Анализ нелинейных искажений, анализ неравномерности вращения валов, торсиография
  • Автоматизированная система управления вибростендами (вибрацией)
ОСНОВНЫЕ ФУНКЦИИ АНАЛИЗАТОРА СПЕКТРА
  • Измерение уровней сигнала в октавных полосах
  • Измерение уровней сигнала в равномерных спектральных полосах
  • Расчет взаимоспектральных функций
  • Анализ нелинейных искажений
  • Фильтрация сигналов
  • Модальный анализ
  • Измерение АЧХ и ФЧХ
  • Долговременная регистрация параметров сигналов
  • Генерация сигналов
  • Взаимный корреляционный анализ
  • Порядковый анализ
  • Виброметр
Параметр Ед. измерения Значение
Количество измерительных каналов

8

Частотный диапазон

Гц

до 20 000



Аналоговый вход (АЦП)

Количество аналоговых входов по напряжению и ICP

8

Количество разрядов АЦП

24

Частотные диапазоны одновременно анализируемых сигналов

Гц

DC...2, DC...20, DC...200, DC...2 000, DC...20 000

Частота преобразования по каждому каналу

кГц

до 50

Максимальное входное напряжение при единичном коэффициенте усиления

В

±10

Программируемые коэффициенты усиления

1, 10, 100

Динамический диапазон

дБ

110

Идентичность каналов в полосе пропускания

%

0,5

Межканальная разность фаз

1° на 10 кГц

Уровень собственных шумов во всей полосе пропускания при максимальном коэффициенте усиления, приведенный к входу

мкВ

< 1



Аналоговый выход (ЦАП)

Количество аналоговых выходов

1

Диапазон частот генерируемого синусоидального сигнала

Гц

0,1...25 000

Предел допускаемой относительной погрешности установки частоты для диапазона 3...25 000 Гц

%

±0,1

Выходное сопротивление

Ом

50

Максимальный выходной ток

мА

20

Количество разрядов ЦАП

24

Максимальное значение выходного напряжения

В

±10

Пределы допускаемой погрешности установки выходного постоянного и переменного напряжения

±(0,2 % + 10 мВ)

Коэффициент гармоник генерируемого синусоидального сигнала

%

0,1



Цифровой вход/выход

Цифровой вход

бит

8

Цифровой выход

бит

8

Тип логики цифрового входа/выхода

TTL



Доп. характеристики

Объем энергонезависимой памяти (съемный флэш-накопитель)*

Гб

до 32

Частота дискретизации при записи на флэш-накопитель по каналу*

кГц

50

Время записи на флэш-накопитель по всем каналам при максимальной частоте*

часов

10,8

Скорость обмена по шине Ethernet*

Мбит/с

100

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Габаритные размеры

мм

280 х 160 х 75

Вес

кг

0,8

Возможность синхронизации с другими анализаторами спектра

есть

* функция флэш-накопителя и интерфейс Ethernet являются опциями
СТРУКТУРНАЯ СХЕМА АНАЛИЗАТОРА СПЕКТРА

Структурная схема анализатора спектра

Сигнал с датчика поступает через вход ICP на усилитель с программно-управляемым коэффициентом усиления, который определяет диапазон измерений. Между усилителем и АЦП присутствует аналоговый фильтр низких частот (ФНЧ) для исключения перекрытия спектров при дискретизации (антиалайзинговый фильтр).

Далее сигнал оцифровывается с помощью 16-разрядного аналого-цифрового преобразователя (АЦП) параллельного типа и передается в цифровой сигнальный процессор. Сигнальный процессор сохраняет данные во внутренней памяти для дальнейшей передачи контроллеру USB/Ethernet или записи на SD-карту.

Данные из внутренней памяти сигнального процессора поступают на цифроаналоговый преобразователь ЦАП. Выходной сигнал ЦАП формируется операционными усилителями.
