Тензостанция ZET 017-T8

ZET 017-T8

ZET 017-T8



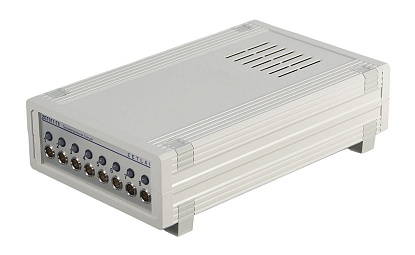

ОПИСАНИЕ:
  • 8 измерительных каналов;

  • частотные диапазоны одновременно анализируемых сигналов до 20 кГц;

  • интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi;

  • съемный флэш-накопитель (до 32 Гб) позволяет проводить запись автономно, без компьютера.

  • номер в Госреесте СИ 39236-08

Тензометрическая станция ZET 017-T8 предназначена для проведения тензоизмерений одновременно по нескольким каналам. Прибор отличает высокая точность измерений и регистрации сигналов. Возможны различные варианты подключения к ПК, а также работа в автономном режиме.

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ
  • подключение тензорезисторов по мостовой и полумостовой схемам;
  • питание датчиков может осуществляться постоянным или переменным напряжением;
  • тарировка измерительного канала производится индивидуально или по группе каналов;
  • встроенный тензоусилитель для тензодатчиков.
ФУНКЦИИ ПРИБОРА

Тензометрическая станция ZET017-U8 поставляется с программном обеспечением ZETLAB TENSO – набором программ для проведения тензоизмерений, а также множеством дополнительных функций для анализа и обработки сигналов и отображения результатов. Основные функции:

  • преобразование сигналов от тензодатчика по тарировочным таблицам;
  • отображение преобразованных сигналов входных каналов в зависимости от времени (режим шлейфового осциллографа);
  • параметрическое отображение сигналов в виде фигуры Лиссажу;
  • спектральный анализ входных сигналов;
  • генерация сигналов различной формы, амплитуды и частоты (для питания датчиков и других целей).
ТЕНЗОСТАНЦИЯ ВНЕСЕНА В ГОСРЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ
  • Тензостанция ZET 017-T8 внесена в Госреестр средств измерений под № 39236-08.
  • Тип тензостанций ZET 017 допущен к применению в республике Казахстан (сертификат № 6443).
  • Тензостанция ZET 017-T8 внесена в Госреестр средств измерений под № 24718-03.
Параметр Ед. измерения Значение
Количество измерительных каналов

8

Частотный диапазон

Гц

до 20 000



Аналоговый вход (АЦП)

Количество аналоговых входов по напряжению

8

Количество разрядов АЦП

24

Частотные диапазоны одновременно анализируемых сигналов

Гц

DC...2, DC...20, DC...200, DC...2 000, DC...20 000

Частота преобразования по каждому каналу

кГц

до 50

Максимальное входное напряжение при единичном коэффициенте усиления

В

±10

Динамический диапазон

дБ

110

Идентичность каналов в полосе пропускания

%

0,1

Межканальная разность фаз

1° на 10 кГц

Уровень собственных шумов во всей полосе пропускания при максимальном коэффициенте усиления, приведенный к входу

мкВ

<1



Аналоговый выход (ЦАП)

Количество аналоговых выходов

1

Диапазон частот генерируемого синусоидального сигнала

Гц

3... 25 000

Предел допускаемой относительной погрешности установки частоты для диапазона 0,1...25 000 Гц

%

±0,1

Выходное сопротивление

Ом

50

Максимальный выходной ток

мА

20

Количество разрядов ЦАП

24

Максимальное значение выходного напряжения

В

±10

Пределы допускаемой погрешности установки выходного постоянного и переменного напряжения

±(0,2 % + 2 мВ)

Коэффициент гармоник генерируемого синусоидального сигнала

%

0,1



Цифровой вход/выход

Цифровой вход

бит

8

Цифровой выход

бит

8

Тип логики цифрового входа/выхода

TTL



Дополнительные характеристики

Объем энергонезависимой памяти (съемный флэш-накопитель)*

Гб

до 32

Частота дискретизации при записи на флэш-накопитель по каналу*

кГц

50

Время записи на флэш-накопитель по всем каналам при максимальной частоте*

часов

10,8

Скорость обмена по шине Ethernet*

Мбит/с

100

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Габаритные размеры

мм

280 х 160 х 75

Вес

кг

0,8

Возможность синхронизации с другими анализаторами спектра

есть

* функция флэш-накопителя и интерфейс Ethernet являются опциями
ПОДКЛЮЧЕНИЕ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ

Тензостанция предназначена для обработки сигналов с различных первичных преобразователей — тензодатчиков, датчиков силы, датчиков крутящего момента, датчиков перемещения, а также схем, реализованных на тензорезисторах.

Различные варианты подключения рассмотрены в статье Схемы подключения тензорезиcторов к тензостанции.

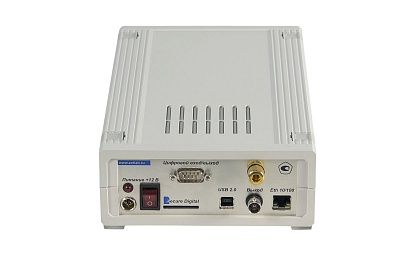

ПОДКЛЮЧЕНИЕ ТЕНЗОСТАНЦИИ К КОМПЬЮТЕРУ ПО USB

В базовом исполнении связь с компьютером осуществляется по шине HighSpeed USB 2.0, питание — от блока 220 → 12 В.

ПОДКЛЮЧЕНИЕ ТЕНЗОСТАНЦИИ К КОМПЬЮТЕРУ ПО ETHERNET (ОПЦИЯ)

Опционально, связь тензостанции с компьютером может осуществляться по интерфейсу Ethernet, при этом питание может осуществляться от по линии Ethernet (требуются блоки PoE), либо от блока 220 → 12 В.

РАБОТА ТЕНЗОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ (ОПЦИЯ)

Тензостанция может работать в автономном режиме. Сначала тензостанция подключается к компьютеру и задаётся сценарий работы в автономном режиме. Далее проводятся измерения с записью сигналов на SD-карту. После окончания эксперимента тензостанция вновь подключается к компьютеру, данные с SD-карты переписываются на компьютер и производится их обработка.

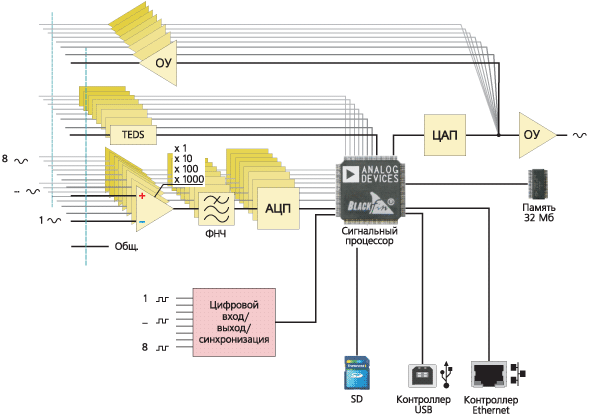

СТРУКТУРНАЯ СХЕМА ТЕНЗОСТАНЦИИ ZET 017-T8


Сделать заказ и запросить дополнительную информацию по ZET 017-T8 Вы можете здесь.
