Анализатор спектра ZET 017-U2

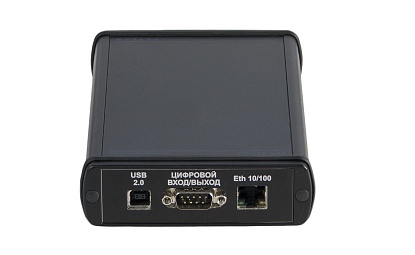

ZET 017-U2

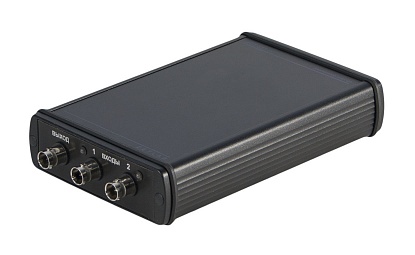

ZET 017-U2



ОПИСАНИЕ:
  • питание по шине USB или Ethernet;

  • интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi;

  • 2 измерительных канала;

  • частотный диапазон до 20 кГц;

  • встраиваемый флэш-накопитель (до 8 Гб) позволяет проводить запись автономно, без компьютера.

ПРЕИМУЩЕСТВА
  • Высокая точность измерений и регистрации сигналов;
  • Незаменим при необходимости проведения различного рода испытаний, не допускающих использование стационарной измерительной аппаратуры;
  • Предназначена для измерения параметров спектральных составляющих сигналов с различных датчиков, корреляционной структуры сигналов;
  • Выполняет генерацию электрических сигналов с нормированными метрологическими параметрами;
  • Измеряет уровень шума и уровень вибрации в 1/3-октавных полосах, что позволяет использовать его в качестве виброметра и шумомера;
  • Возможность обработки сигналов в реальном масштабе времени, а также обработки записанных временных реализаций;
  • Входит в состав портативного течеискателя ZETCORR (локализация утечек в напорных трубопроводах и выявление несанкционированных подключений);
  • Подключение к ПК по шине USB 2.0, Ethernet, Wi-Fi;
  • Может функционировать автономно и регистрировать сигналы на встраиваемый флэш-накопитель;
  • Встроенный усилитель, флеш-накопитель;
  • Съемный накопитель до 32 Гб служит для работы в качестве сборщика данных в автономном режиме, для последующей обработки на ПК;
  • Позволяет подключать вибродатчики и микрофоны стандарта ICP (IEPE) без промежуточных усилителей;
  • Возможность подключения интеллектуальных датчиков TEDS, поддерживающих стандарт подключения IEEE 1451.4;
  • Дополнительная комплектация аксессуарами для подключения датчиков силы, ускорения, микрофонов, датчиков с токовым выходом 4 - 20 мА;
  • Малый вес и габариты позволяет использовать его в труднодоступных местах при диагностике вращающихся механизмов, зубчатых передач, подшипников и турбин;
  • Небольшие габариты 115х180х35 мм, вес 400 г.
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
  • Измерение и нормирование уровней шума и уровней вибрации
  • Диагностика подшипников, контроль и диагностика зубчатых передач, роторов и турбин
  • Поверка вибродатчиков и микрофонов
  • Автономные измерения в полевых условиях
  • Непрерывный мониторинг состояния механизмов
  • Гидроакустические измерения
ОСНОВНЫЕ ФУНКЦИИ АНАЛИЗАТОРА СПЕКТРА
  • Измерение уровней сигнала в октавных полосах
  • Измерение уровней сигнала в равномерных спектральных полосах
  • Генерация сигналов различной формы, амплитуды и частоты
  • Анализ нелинейных искажений
  • Фильтрация сигналов
  • Модальный анализ
  • Порядковый анализ
  • Долговременная регистрация параметров сигналов
ОСОБЕННОСТИ

Анализатор спектра ZET 017-U2 внесен в Госреестр средств измерений под № 39236-08.

Тип анализаторов спектра ZET 017-U2 зарегистрирован в специальной части Федерального информационного фонда по обеспечению единства измерений под учетным номером 2508.

Тип анализаторов спектра ZET 017 допущен к применению в республике Казахстан (сертификат № 6443).

Анализатор спектра А17-U2 внесен в Госреестр средств измерений под № 24718-03.

Параметр Ед. измерения Значение
Количество измерительных каналов

2

Частотный диапазон

Гц

до 20 000



Аналоговый вход (АЦП)

Количество аналоговых входов

2

Количество разрядов АЦП

24

Частотные диапазоны одновременно анализируемых сигналов

Гц

DC...2, DC...20, DC...200, DC...2 000, DC...20 000

Антиэлайзинговая фильтрация сигналов

кГц

до 50

Максимальное входное напряжение при единичном коэффициенте усиления

В

±10

Программируемые коэффициенты усиления

1, 10, 100

Динамический диапазон

дБ

130

Идентичность каналов в полосе пропускания

%

0,5

Межканальная разность фаз

1° на 10 кГц

Уровень собственных шумов во всей полосе пропускания при максимальном коэффициенте усиления, приведенный к входу

мкВ

< 5



Аналоговый выход (ЦАП)

Количество аналоговых выходов

1

Количество разрядов ЦАП

24

Диапазон частот генерируемого синусоидального сигнала

Гц

3...25 000

Предел допускаемой относительной погрешности установки частоты

%

±0,1

Максимальное значение выходного напряжения

В

±10

Пределы допускаемой погрешности установки выходного постоянного и переменного напряжения

±(0,2 % + 10 мВ)

Коэффициент гармоник генерируемого синусоидального сигнала

%

0,1

Выходное сопротивление

Ом

50

Максимальный выходной ток

мА

20



Цифровой вход/выход

Цифровой вход

бит

8

Цифровой выход

бит

8

Тип логики цифрового входа/выхода

TTL



Дополнительные характеристики

Объем энергонезависимой памяти (встроенный флэш-накопитель)*

Гб

до 8

Частота дискретизации при записи на флэш-накопитель по каналу*

кГц

50

Время записи на флэш-накопитель по всем каналам при максимальной частоте*

часов

43,2

Скорость обмена по шине Ethernet*

Мбит/с

100

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Габаритные размеры

мм

180 х 115 х 35

Вес

кг

0,4

Возможность внешней синхронизации и запуска по цифровому разъему

есть

* функция флэш-накопителя и интерфейс Ethernet являются опциями

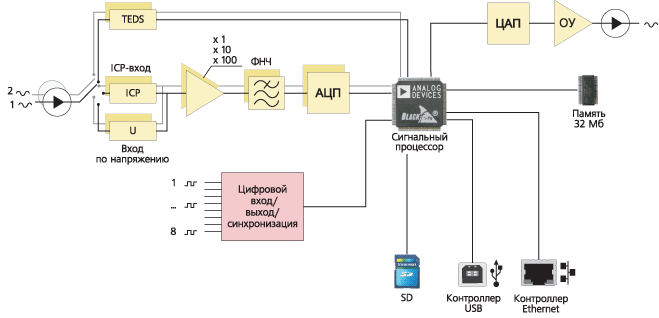

СТРУКТУРНАЯ СХЕМА АНАЛИЗАТОРА СПЕКТРА ZET 017-U2
