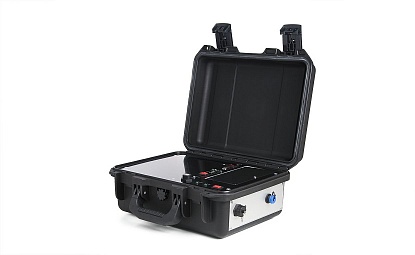

СЕЙСМОСТАНЦИЯ ZET 048-E (16 КАНАЛОВ)


ОПИСАНИЕ:

  • 16 измерительных каналов;

  • частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;

  • динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);

  • контроль сейсмокосы;

  • контроль питания сейсмоприемников;

  • бездемонтажная калибровка датчиков.

Регистратор сейсмический цифровой ZET 048-Е (сейсмостанция) - модуль цифрового преобразования с разрешающей способностью 24 разряда, обеспечивающий высокое качество и надежность преобразования сигналов 4 и более сейсмических каналов.

Оцифровка по каждому каналу производится независимой микросхемой аналого-цифрового преобразования. Обработка оцифрованных сигналов осуществляется с помощью полнофункционального программного обеспечения ZETLab.

ОСОБЕННОСТИ

Сейсмостанция ZET 048-Е является средством измерения на территории РФ № 48742-11 в реестре.

ОПЦИИ:
  • Ноутбук (стандартный или промышленный);
  • Возможность выбора типа исполнения корпуса: экспедиционное, интегрированное, скважинное;
  • Интерфейсы высокоскоростных передач данных;
  • Возможность подключения сейсмостанция к SCADA системам в качестве ОРС-клиента (прием данных от сервера), ОРС-сервер (передача данных клиенту).
ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Мониторинг сейсмической активности;
  • Обследование технического состояния строительных конструкций;
  • Определение параметров сейсмических сигналов;
  • Построение сейсмических локаторов.
Параметр Ед. измерения Значение
Количество измерительных каналов

16

Частотный диапазон

Гц

1000

Тип входных каналов

дифференциальные

Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц

Гц

1000

Разрядность АЦП

бит

24

Максимальный входной диапазон (Vin+ – Vin-)

В

-10...+10

Максимальный входной диапазон инвертирующего/неинвертирующего входов

В

-5...+5

Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более

мкВ

4

Динамический диапазон

дБ

124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду)

Входное сопротивление аналогового тракта

кОм

100

Входная емкость аналогового тракта, не более

pF

10

Потребляемая мощность

Вт

2

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Скорость обмена по шине Ethernet

Мбит/с

100

Объем встроенной энергонезависимой памяти (карта памяти SD)

Гб

до 32

Частота дискретизации при записи на накопитель по каналу

кГц

2,5

Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц

ч

более 1000

Скорость чтения с SD-карты (по USB)

кБит/с

до 800

Время выхода приемника GPS в режим

мин

от 2 до 15

Индикация синхронизации по GPS

есть

Точность работы тактового генератора

ppm

0,1

Назначенная наработка на отказ, не менее

ч

8 000

Средний срок службы, не менее

лет

10

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К СЕЙСМОСТАНЦИИ ZET 048-Е:
  • Подключение сейсмоприемников, акселерометров, велосиметров, датчиков перемещения;
  • Контроль питания датчиков и подключенных устройств;
  • Возможность подачи внешнего калибровачного сигнала на датчики для проведения поверки без демонтажа.
ОБРАБОТКА СИГНАЛОВ ZET 048-Е:
  • Интуитивно понятный интерфейс программного обеспечения поставляемого по умолчанию;
  • Алгоритмы выделения событий – STA/LTA;
  • 3-D визуализация местности с размеченным расположением датчиков;
  • Конвертация данных в различные форматы (в т.ч. SEG-Y).
РАБОТА СЕЙСМОСТАНЦИИ В НЕПРЕРЫВНОМ РЕЖИМЕ:
  • Параллельный выход потоков непрерывного сигнала и выделенных событий;
  • Выдача сигнала типа "сухой контакт" по превышению уровня;
  • Возможность создания многоканальных распределенных систем, работающих в системе единого времени;
  • Возможность синхронизации времени согласно протоколу PTP (стандарта IEEE 1588);
  • Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
  • Привязка к местности сейсморегистратора с помощью GPS устройств;
  • "Горячая" замена SD карт памяти для организации непрерывной записи;
РАБОТА СЕЙСМОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ:
  • Съемная двойная карта памяти до 32 Гб каждая;
  • Пороговый и внешний запуск;
  • Синхронизация начала записи по спутниковой системе Глонасс/GPS;
  • Возможность выбора сохраненных событий.
В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ:  - Кабель USB;
 - Кабель Ethernet;
 - Кабель BNC-BNC 2 м;
 - Карта памяти для записи (32 Гб);
 - GPS-антенна + соединительный кабель;
 - CD-диск с программным обеспечением, руководством по эксплуатации, технической документацией;
 - Зарядное устройство;
 - Паспорт изделия.


Сделать заказ и запросить дополнительную информацию по ZET 048-E (16 каналов) Вы можете здесь.
