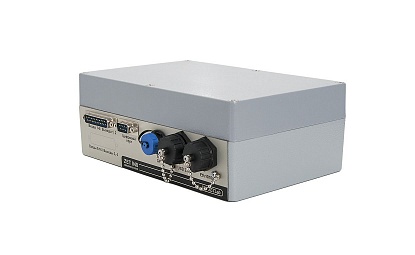

Промышленный сейсмический регистратор ZET 048-I (16 КАНАЛОВ)



ОПИСАНИЕ:
  • 16 измерительных каналов;

  • частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;

  • динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);

  • контроль сейсмокосы;

  • контроль питания сейсмоприемников;

  • бездемонтажная калибровка датчиков.

Промышленный сейсмический регистратор ZET 048-I - высококачественный 24-разрядный модуль цифрового преобразования сейсмических сигналов. Одновременный опрос всех каналов осуществляется независимыми аналого-цифровыми преобразователями. Многофункциональное программное обеспечение ZETLAB SEISMO, входящее в комплект поставки, позволяет использовать регистратор для решения широкого круга задач в области сейсморазведки, диагностики состояния конструкций зданий, мониторинга сейсмической активности, осуществления охранной деятельности и т.д.

Благодаря промышленному исполнению, сейсморегистратор ZET048-I легко интегрируется в индустриальные системы. Интерфейс Ethernet и возможность синхронизации регистраторов позволяют создавать автоматизированные распределенные системы мониторинга. Функция выдачи сигналов типа "сухой контакт" делают незаменимым регистратор в системах контроля уровня сейсмического воздействия на трубопроводный транспорт.

ОСОБЕННОСТИ

Сейсмостанция ZET 048-I является средством измерения на территории РФ № 48742-11 в реестре.

ОСНОВНЫЕ ОСОБЕННОСТИ:
  • Параллельный выход потоков непрерывного сигнала и выделенных событий;
  • Выдача сигналов типа "сухой контакт" по превышению уровня;
  • Полный дистанционный контроль датчиков и подключенных устройств;
  • Многофункциональное ПО с интуитивно понятным интерфейсом.
ВОЗМОЖНОСТИ:
  • Создание многоканальных распределенных систем, работающих в системе единого времени, в т.ч. с синхронизацией времени согласно протоколу PTP (стандарт IEEE 1588);
  • Подключение сейсмического регистратора ZET048-I к SCADA системам в качестве ОРС-клиента (прием данных от сервера), ОРС-сервера (передача данных клиенту);
  • Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
  • Привязка к местности сейсморегистратора с помощью GPS устройств.
ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Мониторинг сейсмической активности;
  • Обследование технического состояния строительных конструкций;
  • Определение параметров сейсмических сигналов;
  • Построение сейсмических локаторов.
Параметр Ед. измерения Значение
Количество измерительных каналов

16

Тип входных каналов

дифференциальные

Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц

Гц

1000

Частотный диапазон

Гц

1000

Разрядность АЦП

бит

24

Максимальный входной диапазон (Vin+ – Vin-)

В

-10...+10

Максимальный входной диапазон инвертирующего/неинвертирующего входов

В

-5...+5

Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более

мкВ

4

Динамический диапазон

дБ

124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду)

Входное сопротивление аналогового тракта

кОм

100

Входная емкость аналогового тракта, не более

pF

10

Потребляемая мощность

Вт

2

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Скорость обмена по шине Ethernet

Мбит/с

100



Параметры работы в автономном режиме

Объем встроенной энергонезависимой памяти (карта памяти SD)

Гб

до 32

Частота дискретизации при записи на накопитель по каналу

кГц

2,5

Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц

ч

более 1000

Скорость чтения с SD-карты (по USB)

кБит/с

до 800



Параметры синхронизации

Время выхода приемника GPS в режим

мин

от 2 до 15

Индикация синхронизации по GPS

есть

Точность работы тактового генератора

ppm

0,1



Параметры надежности

Назначенная наработка на отказ, не менее

ч

8 000

Средний срок службы, не менее

лет

10

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К СЕЙСМОСТАНЦИИ ZET 048-I

К сейсморегистраторам ZET048-I подключаются датчики вибрации различных типов: сейсмоприемники, велосиметры, датчики перемещения. Возможность подачи внешнего калибровочного сигнала позволяет проводить поверку датчиков без демонтажа.

Функция непрерывного контроля питания датчиков позволяет отслеживать обрывы связи в режиме реального времени и принимать своевременные меры по их устранению.

РАБОТА СЕЙСМОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ:

Регистратор ZET 048-I комплектуется встроенной картой памяти объемом до 32 Гб для работы в автономном режиме. Запуск может быть инициирован по событию, по таймеру или по импульсу. Дополнительная опция - синхронизация начала записи по спутниковой системе Глонасс/GPS. Предусмотрена возможность выбора сохраненных событий.

В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ:

- Кабель USB;
- Кабель Ethernet;
- GPS-антенна  + соединительный кабель;
- CD-диск с программным обеспечением, руководством по эксплуатации, технической документацией;
- Блок питания 5 В (если есть Ethernet);
- Встроенная карта памяти (32 Гб);
- Паспорт изделия.
