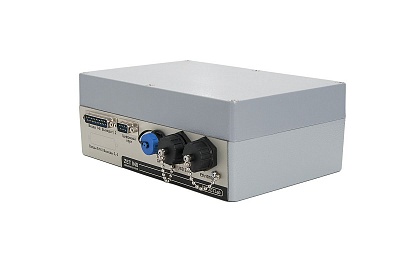

Промышленный сейсмический регистратор ZET 048-I (8 КАНАЛОВ)



ОПИСАНИЕ:
  • 8 измерительных каналов;

  • частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;

  • динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);

  • контроль сейсмокосы;

  • контроль питания сейсмоприемников;

  • бездемонтажная калибровка датчиков.

Промышленный сейсмический регистратор ZET 048-I - высококачественный 24-разрядный модуль цифрового преобразования сейсмических сигналов. Одновременный опрос всех каналов осуществляется независимыми аналого-цифровыми преобразователями. Многофункциональное программное обеспечение ZETLAB SEISMO, входящее в комплект поставки, позволяет использовать регистратор для решения широкого круга задач в области сейсморазведки, диагностики состояния конструкций зданий, мониторинга сейсмической активности, осуществления охранной деятельности и т.д.

Благодаря промышленному исполнению, сейсморегистратор ZET048-I легко интегрируется в индустриальные системы. Интерфейс Ethernet и возможность синхронизации регистраторов позволяют создавать автоматизированные распределенные системы мониторинга. Функция выдачи сигналов типа "сухой контакт" делают незаменимым регистратор в системах контроля уровня сейсмического воздействия на трубопроводный транспорт.

ОСОБЕННОСТИ

Сейсмостанция ZET 048-I является средством измерения на территории РФ № 48742-11 в реестре.

ОСНОВНЫЕ ОСОБЕННОСТИ:
  • Параллельный выход потоков непрерывного сигнала и выделенных событий;
  • Выдача сигналов типа "сухой контакт" по превышению уровня;
  • Полный дистанционный контроль датчиков и подключенных устройств;
  • Многофункциональное ПО с интуитивно понятным интерфейсом.
ВОЗМОЖНОСТИ:
  • Создание многоканальных распределенных систем, работающих в системе единого времени, в т.ч. с синхронизацией времени согласно протоколу PTP (стандарт IEEE 1588);
  • Подключение сейсмического регистратора ZET048-I к SCADA системам в качестве ОРС-клиента (прием данных от сервера), ОРС-сервера (передача данных клиенту);
  • Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
  • Привязка к местности сейсморегистратора с помощью GPS устройств.
ОБЛАСТИ ПРИМЕНЕНИЯ:
  • Мониторинг сейсмической активности;
  • Обследование технического состояния строительных конструкций;
  • Определение параметров сейсмических сигналов;
  • Построение сейсмических локаторов.
Параметр Ед. измерения Значение
Количество измерительных каналов

8

Тип входных каналов

дифференциальные

Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц

Гц

1000

Частотный диапазон

Гц

1000

Разрядность АЦП

бит

24

Максимальный входной диапазон (Vin+ – Vin-)

В

-10...+10

Максимальный входной диапазон инвертирующего/неинвертирующего входов

В

-5...+5

Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более

мкВ

4

Динамический диапазон

дБ

124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду)

Входное сопротивление аналогового тракта

кОм

100

Входная емкость аналогового тракта, не более

pF

10

Потребляемая мощность

Вт

1

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Скорость обмена по шине Ethernet

Мбит/с

100



Параметры работы в автономном режиме

Объем встроенной энергонезависимой памяти (карта памяти SD)

Гб

до 32

Частота дискретизации при записи на накопитель по каналу

кГц

2,5

Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц

ч

более 1000

Скорость чтения с SD-карты (по USB)

кБит/с

до 800



Параметры синхронизации

Время выхода приемника GPS в режим

мин

от 2 до 15

Индикация синхронизации по GPS

есть

Точность работы тактового генератора

ppm

0,1



Параметры надежности

Назначенная наработка на отказ, не менее

ч

8 000

Средний срок службы, не менее

лет

10

ПОДКЛЮЧЕНИЕ ДАТЧИКОВ К СЕЙСМОСТАНЦИИ ZET 048-I

К сейсморегистраторам ZET048-I подключаются датчики вибрации различных типов: сейсмоприемники, велосиметры, датчики перемещения. Возможность подачи внешнего калибровочного сигнала позволяет проводить поверку датчиков без демонтажа.

Функция непрерывного контроля питания датчиков позволяет отслеживать обрывы связи в режиме реального времени и принимать своевременные меры по их устранению.

РАБОТА СЕЙСМОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ:

Регистратор ZET 048-I комплектуется встроенной картой памяти объемом до 32 Гб для работы в автономном режиме. Запуск может быть инициирован по событию, по таймеру или по импульсу. Дополнительная опция - синхронизация начала записи по спутниковой системе Глонасс/GPS. Предусмотрена возможность выбора сохраненных событий.

В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ:

- Кабель USB;
- Кабель Ethernet;
- GPS-антенна  + соединительный кабель;
- CD-диск с программным обеспечением, руководством по эксплуатации, технической документацией;
- Блок питания 5 В (если есть Ethernet);
- Встроенная карта памяти (32 Гб);
- Паспорт изделия.


Сделать заказ и запросить дополнительную информацию по ZET 048-I (8 каналов) Вы можете здесь.
