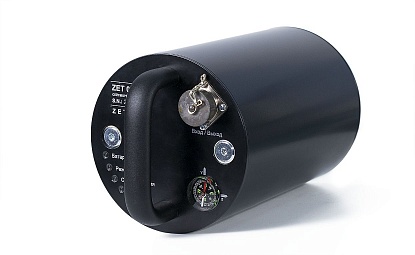

Сейсмостанция ZET 048-C VER. 2 (Сейсмодатчик MTSS 2003)



ОПИСАНИЕ:
  • 4 измерительных канала;

  • частотный диапазон 1000 Гц при частоте дискретизации 2500 Гц;

  • динамический диапазон: 124 дБ (при 50 отсчетах в секунду) и 120 дБ (при 250 отсчетах в секунду);

  • контроль питания сейсмоприемников;

  • бездемонтажная калибровка датчиков.

  • Встроенный аккумулятор и энергонезависимый накопитель для работы в автономном режиме

  • Выносная или встроенная антенна GPS/ГЛОНАСС

Сейсмостанция ZET 048-C представляет собой трехкомпонентный сейсмоприёмник и 24-разрядный измерительный модуль, которые обеспечивают высокую чувствительность регистрации сейсмосигналов по трем направлениям и их аналого-цифровое преобразование независимыми АЦП.

Программное обеспечение, поставляемое с сейсмостанцией ZET 048-C, позволяет проводить полнофункциональный анализ сигналов с применением различных алгоритмов и визуализацией результатов в 2-х и 3-х мерном виде. Сейсмостанция ZET 048-C имеет встроенный аккумулятор и энергонезависимый накопитель, что позволяет проводить запись в автономном режиме для последующего анализа сигналов на ПК.

Скважинное исполнение сейсмостанции ZET 048-C позволяет использовать ее в неблагоприятных условиях.

*По предварительному заказу сейсмоприемник может быть изготовлен с характеристиками из ряда: чувствительность: 0.2, 0.5, 1.0, 2.0 В/(м·с-2), соответственно уровень собственных шумов 1·10-4, 4·10-5, 2·10-5, 1·10-5 м/с2 и максимальное значение измеряемого ускорения 25, 10, 5 и 2.5 м/с2.

ОСОБЕННОСТИ

Сейсмостанция ZET 048-С является средством измерения на территории РФ № 48742-11 в реестре.

  • Взрывозащищенный корпус, малые габариты и вес;
  • Встроенный генератор для поверки сейсмоприемника без демонтажа;
  • Непрерывный контроль питания;
  • Синхронизация тактовой частоты оцифровки сигналов по спутниковой системе Глонасс/GPS;
  • Привязка к местности сейсморегистратора с помощью GPS устройств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВСТРОЕННОГО ТРЕХКОМПОНЕНТНОГО СЕЙСМИЧЕСКОГО ДАТЧИКА MTSS-2003
Характеристика Ед. изм Значение
Частотный диапазон Гц 1 - 300
Коэффициент преобразования В/(м/с) 250 - дифф. выход
Интегральный шум в рабочей полосе нм/с ±5,0
Максимальный выходной сигнал В ±7,5
Динамический диапазон дБ 110
В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ СЕЙСМОСТАНЦИИ ВХОДЯТ:

- Регистратор сейсмический цифровой ZET 048-С с трехкомпонентным велосиметром MTSS-2003;
- кабели USB 2.0;
- кабели USB 2.0 и Ethernet 10/100 для подключения к ПК;
- модули PoE для питания по Ethernet;
- аккумулятор и встроенная карта памяти для записи сигналов в автономном режиме;
- приемник для синхронизации со системе Глонасс/GPS;
- диск с ПО ZETLAB SEISMO;
- комплект эксплуатационной документации.

Параметр Ед. измерения Значение
Количество измерительных каналов

4

Количество входных каналов

4

Тип входных каналов

дифференциальные

Частотный диапазон (полоса пропускания), при частоте дискретизации 2500 Гц

Гц

1000

Частотный диапазон

Гц

1000

Разрядность АЦП

бита

24

Максимальный входной диапазон (Vin+ – Vin-)

В

-10...+10

Максимальный входной диапазон инвертирующего/неинвертирующего входов

В

-5...+5

Эквивалентный уровень собственных шумов (при частоте дискретизации 50 Гц), не более

мкВ

4

Динамический диапазон

Дб

124 (при 50 отсчетах в секунду); 120 (при 250 отсчетах в секунду)

Входное сопротивление аналогового тракта

кОм

100

Входная емкость аналогового тракта, не более

pF

10

Потребляемая мощность

Вт

0,6

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Скорость обмена по шине Ethernet

Мбит/с

100

Допустимый угол установки

любой



Параметры работы в автономном режиме

Объем встроенной энергонезависимой памяти (карта памяти SD)

Гб

до 32

Частота дискретизации при записи на накопитель по каналу

кГц

2,5

Время записи SD-карту объемом 32 Гб по 4 каналам при частоте дискретизации 500 Гц

ч

более 1000

Скорость чтения с SD-карты (по USB)

кБит/с

до 800



Параметры синхронизации

Время выхода приемника GPS в режим

мин

от 2 до 15

Индикация синхронизации по GPS

есть

Точность работы тактового генератора

ppm

0,1



Параметры надежности

Назначенная наработка на отказ, не менее

ч

8 000

Средний срок службы, не менее

лет

10

Степень защиты от попадания пыли и влаги

IP68

Рабочий диапазон температур

°C

-10...+50



Массогабаритные показатели

Габариты

мм

260 х ∅160

Масса

кг

6


Сделать заказ и запросить дополнительную информацию по ZET 048-C VER. 2 Вы можете здесь.
