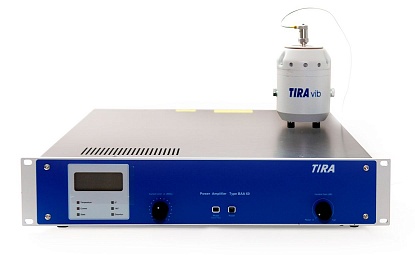

Вибростенд TV 50018

Вибростенд TV 50018

ОПИСАНИЕ:
  • F (сила) = 18 H

  • f (частотный диапазон) = 2...18000 Гц;

  • A (ускорение) = 60 g;

  • S (перемещение) = 5 мм;

  • m (масса загрузки) = 0,3 кг

Электродинамические стенды TV 50018 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой TV 50018, и анализа сигналов с датчиков используется анализатор спектра ZET017.

ОБЛАСТИ ПРИМЕНЕНИЯ
  • калибровка датчиков вибрации
  • модальный анализ структуры
  • испытания установок малого размера
ПРЕИМУЩЕСТВА
  • Вибраторы TV 50018 отличаются высокой осевой жесткостью.
  • Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
  • Генераторы вибраций TV 50018 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.

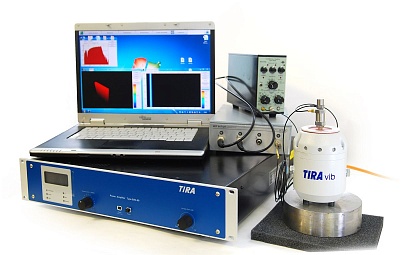

На рисунке ниже представлена система поверки вибродатчиков на базе виброустановки TV50018, которую образуют вибростендS50018 и усилитель мощности BAA 60. Поверка осуществляется методом сравнения с образцом. Образцовый и поверяемый датчик устанавливаются на вибростенд соосно направлению вибрации. С генератора (выход анализатора спектра) через усилитель мощности на вибростенд подается напряжение и вибростенд воспроизводит вибрации.

Образцовый датчик подключается к анализатору спектра через усилитель заряда. По показаниям образцового датчика определяются параметры вибрации и осуществляется обратная связь.

Поверяемый датчик подключается к анализатору спектра:

  • напрямую, если имеет выход стандарта ICP,
  • через усилитель заряда если имеет зарядовый выход,
  • через преобразователь ток-напряжение, если имеет выход по току,
  • через усилитель ZET 410 или ZET 412 если имеет трехпроводное подключение,
  • через преобразователь AM313 если имеет дифференциальный выход
  • и т.д.

Управление измерениями осуществляется с помощью программ "Генератор сигналов" и "Вольтметр переменного тока" при проведении поверки вручную, или с помощью программы "Поверка вибродатчиков" в автоматическом режиме.

ОСОБЕННОСТИ

В комплект поставки системы TV 50018 входят:

  • Вибростенд S 50018 (воспроизведение вибраций)
  • Усилитель BAA 60 (усиление сигнала с генератора на вибростенд)
УСЛОВИЯ ПОСТАВКИ

В зависимости от назначения, вибростенды TV 50018 продаются:

  • в составе с системой управления вибростендами ZET 017-U — для испытаний изделий на устойчивость к воздействию вибрации (синусоидальной, случайной) и ударных воздействий (классический удар, виброудар);
  • в составе системы поверки (калибровки) вибропреобразователей, акселерометров — для поверки датчиков вибрации.
Параметр Ед. измерения Значение
Вибростенд

TV 50018

Сила (синусоидальная вибрация)

Н

18

Частотный диапазон

Гц

2...18000

Ускорение (синусоидальная вибрация)

g

60

Максимальный ход (пик-пик)

мм

5

Масса загрузки

кг

0,3

Максимальная скорость

м/с

1,5

Номинальный ток

А

3,8

Номинальное сопротивление

Ом

4

Жесткость подвески

Н/мм

4,4

Эффективная движущая масса

кг

0,028

Максимальный вес при испытаниях

кг

0,3

Основная резонансная частота

Гц

>17 000

Вес с цапфой

кг

5

Арматура

мм

∅7


Сделать заказ и запросить дополнительную информацию по TV 50018 Вы можете здесь.
