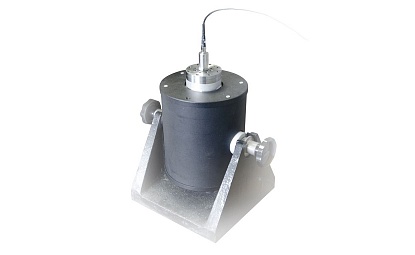

Вибростенд ВСВ-133

Вибростенд ВСВ-133

ОПИСАНИЕ:
  • F (сила) = 25 H;

  • f (частотный диапазон) = 10...1000 Гц;

  • A (ускорение) = 5 g;

  • S (перемещение) = 1 мм;

  • m (масса загрузки) = 1 кг

Вибростенды ВСВ-133 предназначены для калибровки и поверки вибродатчиков и виброметров. Управление осуществляется с помощью анализатора спектра ZET017 в автоматическом режиме.

Основным отличием виброустановки является низкая стоимость по сравнению с зарубежными аналогами при идентичных метрологических характеристиках. Магниты из редкоземельных металлов обеспечивают повышенную грузоподъемность или большие уровни вибрации при ограниченной мощности усилителя.

Для ВСВ-133 предусмотрено применение двух рабочих положений вибратора в чугунном основании:

  • вертикальное;
  • горизонтальное.

Грузоподъемность виброустановки в рабочем диапазоне частот:

для вертикального положения – 1,0 кг; для горизонтального – 2,5 кг.

По заказу возможна установка усиленных пружин для получения на фиксированных частотах грузоподъемности:

  • в вертикальном положении – 2,0 кг;
  • в горизонтальном – 3,5 кг.

Для этого виброустановка должна быть установлена на бетонный фундамент объемом 1 м3.

Виброустановка ВСВ-133 прошла Государственные испытания.

Дополнительная погрешность измерения параметров вибрации (на базовых частотах 45 и 80 Гц) при изменении питающего напряжения в пределах ± 10 % относительно номинального значения не более ± 0,5 %.

Дополнительная погрешность измерения параметров вибрации (на базовых частотах 45 и 80 Гц) при изменении температуры окружающей среды в пределах рабочего диапазона температур от значения при номинальной температуре (+20°С) не более ± 0,5 %

Значения коэффициента нелинейных искажений (Кни) и относительного коэффициента поперечных составляющих колебаний (Кп) превышают значения по п.п. 6, 7 (раздел 2) на участках частотного диапазона общей протяженностью не более 20 % от верхнего предела рабочего частотного диапазона.

Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями усилителя мощности в нормальных условиях применения не менее 20 МОм

Электрическая изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями усилителя мощности, доступ к которым возможен без вскрытия виброустановки, выдерживает в нормальных условиях применения в течение 1 мин. действие испытательного напряжения 1,5 кВ с частотой 50 ± 1 Гц.

Виброустановка – изделие восстанавливаемое, ремонтируемое. Среднее время восстановления работоспособности не более 6 часов.

Установленная безотказная наработка не менее 1000 час при доверительной вероятности 0,95.

Полный средний срок службы не менее 10 лет.

ОСОБЕННОСТИ

В комплект поставки виброустановки ВСВ-133 входят:

  • вибростенд;
  • усилитель мощности.
УСЛОВИЯ ПОСТАВКИ

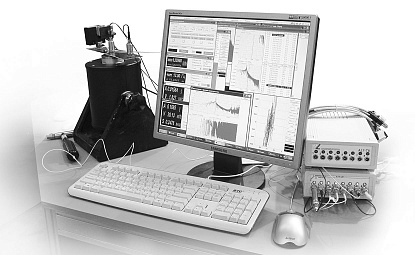

В зависимости от назначения, вибростенды ВСВ-133 поставляются:

  • в составе с системой управления вибростендами ZET 017-U — для испытаний изделий на устойчивость к воздействию вибрации (синусоидальной, случайной) и ударных воздействий (классический удар, виброудар);
  • в составе системы поверки (калибровки) вибропреобразователей, акселерометров — для поверки датчиков вибрации.

В состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний.

Параметр Ед. измерения Значение
Вибростенд

ВСВ-133



Технические характеристики

Сила (синусоидальная вибрация)

Н

25

Частотный диапазон

Гц

10...1000

Ускорение (синусоидальная вибрация)

g

5

Максимальный ход (пик-пик)

мм

1

Масса загрузки

кг

1



Диапазоны воспроизводимых на базовых частотах 45 и 80 Гц

Размахов перемещений

мкм

2...1000

СКЗ виброскорости

мм/с

0,35...100

Амплитуд виброускорений

м/с2

0,25...50

Пределы допускаемой относительной погрешности параметров вибрации на базовых частотах 45 и 80 Гц. не более

%

± 3

Коэффициент нелинейных искажений воспроизводимых колебаний на базовых частотах 45 и 80 Гц. не более

%

3

Относительный коэффициент поперечных составляющих колебаний на базовых частотах 45 и 80 Гц. не более

%

3

Рабочий диапазон температур при эксплуатации виброустановки

°С

+15...+30

Напряжение питающей сети

%

220 ± 10

Частота питающей сети

%

50 ± 1

Потребляемая мощность усилителя мощности при полной нагрузке в 2,5 кг. на базовой частоте 45 Гц. при СКЗ виброскорости 100 мм/с и более

ВА

500

Габаритные размеры (вибратор с переходником)

мм

270 х 215 х 305

Масса (вибратор с чугунным основанием)

кг

25

Первая резонансная частота подвижной системы виброустановки (при нулевой нагрузке)

кГц

2,5 ± 0,1

Активное сопротивление подвижной катушки

Ом

5 ± 0,5

Время непрерывной работы не менее

ч

8

Время установления рабочего режима не более

мин

15


Сделать заказ и запросить дополнительную информацию по ВСВ-133 Вы можете здесь.
