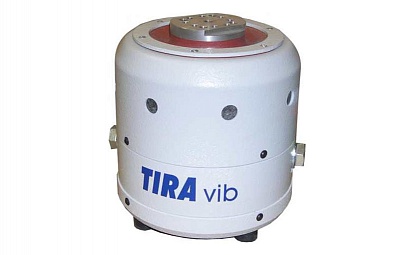

Вибростенд TV 51110-MT

ОПИСАНИЕ:
  • F (сила) = 100 H

  • f (частотный диапазон) = 2...7000 Гц;

  • S (перемещение) = 13 мм;

Электродинамические стенды TV 51110-MT представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой 52110, и анализа сигналов с датчиков применяется система управления вибростендами ZET017-U.

ОБЛАСТИ ПРИМЕНЕНИЯ:
  • модальный анализ структуры
  • калибровка датчиков вибрации
  • калибровка сейсмоприёмников
  • испытания установок малого размера
ПРЕИМУЩЕСТВА:
  • Вибраторы 51110-MT отличаются высокой осевой жесткостью.
  • Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
  • Генераторы вибраций 51110-MT позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.

Виброиспытательная система TV 51110-MT представляет собой вибростенд S 51110-MT и усилитель мощности BAA 120. Для проведения виброиспытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) и контроллер ZET017-U. Управление измерениями осуществляется автоматически по программам:

  • Испытания на воздействие синусоидальной вибрации,
  • Испытания на воздействие широкополосной случайно вибрации,
  • Испытания на воздействие ударных нагрузок,
  • Испытания на воздействие виброудара,
  • Поверка вибродатчиков,
  • Поверка сейсмоприемников.

Во всех программах задается профиль испытаний, осуществляется контроль воспроизведения вибрации, проводятся расчеты необходимых параметров, строятся графики и формируются отчёты. Соответствие программ ГОСТам упрощает работу с ними, поскольку позволяет задавать параметры испытаний, руководствуясь НТД (нормативно технической документацией) на изделие, и не требует длительного изучения работы программы.

ОСОБЕННОСТИ

В комплект поставки системы TV 51110-MT входят:

  • Вибростенд S 51110-MT (воспроизведение вибраций)
  • Усилитель BAA 120 (усиление сигнала с генератора на вибростенд)
УСЛОВИЯ ПОСТАВКИ

Виброиспытательная система TV 51110-MT поставляется с составе одной из систем:

  • Система управления вибростендом.
  • Система поверки вибродатчиков.
  • Система поверки сейсмоприёмников.

В состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний.

Параметр Ед. измерения Значение
Вибростенд

TV 51110-MT

Сила (синусоидальная вибрация)

Н

100

Сила (случайная вибрация)

Н

70

Частотный диапазон

Гц

2...7000

Максимальный ход (пик-пик)

мм

13

Максимальная скорость

м/с

1,5

Номинальный ток

А

5,5

Номинальное сопротивление

Ом

4

Эффективная движущая масса

кг

0,275

Основная резонансная частота

Гц

>5 700

Вес с цапфой

кг

7,8

Арматура

мм

∅60


Сделать заказ и запросить дополнительную информацию по TV 51110-MT Вы можете здесь.
