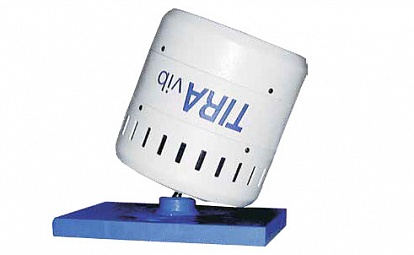

Вибростенд TV 51112-IN

ОПИСАНИЕ:
  • Инерционная система;

  • F (сила) = 125 H;

  • f (частотный диапазон) = DC...2000 Гц;

  • A (ускорение) = 1 g;

  • S (перемещение) = 9 мм;

Инерционная система TV 51112-IN с толкающим усилием 125 Н. Инерционная система привинчивается непосредственно к образцу испытаний. Можно установить любой угол наклона. Вибростенд отличается высокой осевой и поперечной жесткостью. Специальная система пружин позволяет получить оптимальные направления, так, чтобы вся масса воздействовала на исследуемый образец.

Виброгенератор охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр.

Инерционные системы позволяют с высокой эффективностью осуществлять динамическое воздействие на большие объекты и используются на производствах, в аэрокосмической индустрии, строительстве зданий и судостроении.

Управление испытаниями может осуществляться с помощью системы управления вибростендами ZET 017-U.

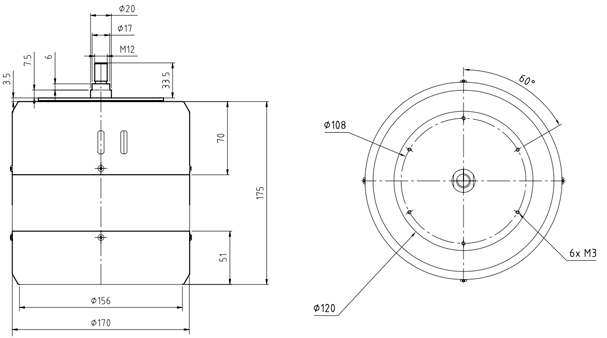

Вибростенд S 51112-IN — габариты

Виброиспытательная система TV51112-IN представляет собой вибростенд S51120-IN, усилитель мощности BAA500. и охлаждающий вентилятор SB0080. Для проведения испытаний также потребуются датчики вибрации (акселерометры, велосиметры, датчики перемещений) или датчики силы и система управления вибростендами ZET 017-U.

ОСОБЕННОСТИ

В комплект поставки системы TV 51112-IN входят:

  • Вибростенд S 51112 (воспроизведение вибраций)
  • Усилитель BAA 120 (усиление сигнала с генератора на вибростенд)
УСЛОВИЯ ПОСТАВКИ

TV 51112-IN поставляется в составе с системой управления вибростендами СУВ (анализатор спектра ZET 017-U4, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, аксессуары).

Параметр Ед. измерения Значение
Вибростенд

TV 51112-IN

Сила (синусоидальная вибрация)

Н

125

Сила (случайная вибрация)

Н

70

Частотный диапазон

Гц

DC...2000

Ускорение (синусоидальная вибрация)

g

0,98

Ускорение (случайная вибрация)

g

0,54

Максимальный ход (пик-пик)

мм

9

Максимальная скорость

м/с

1,5

Номинальный ток

А

5,5

Номинальное сопротивление

Ом

4

Жесткость подвески

Н/мм

20

Эффективная движущая масса

кг

0,35

Максимальный вес при испытаниях

кг

2

Вес с цапфой

кг

13

Арматура

мм

∅M8

Соединительные кабели

м

3

Силовые ккабели

м

1,5


Сделать заказ и запросить дополнительную информацию по TV 51112-IN Вы можете здесь.
