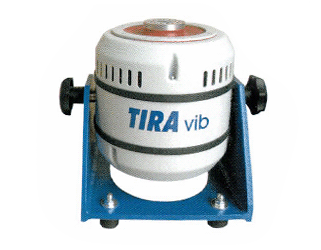

Вибрационный и ударный стенд TV 51140

ОПИСАНИЕ:
  • F (сила) = 440 H

  • f (частотный диапазон) = 2...6500 Гц;

  • A (ускорение) = 110 g;

  • S (перемещение) = 25 мм;

  • m (масса загрузки) = 6 кг

Электродинамические стенды TV 51140 представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы.

ОБЛАСТИ ПРИМЕНЕНИЯ:
  • модальный анализ структуры
  • калибровка датчиков вибрации
  • калибровка сейсмоприёмников
  • испытания установок малого размера
ПРЕИМУЩЕСТВА:
  • Вибраторы 51140 отличаются высокой осевой жесткостью.
  • Воздушное охлаждение вибростенда осуществляется вентилятором с низким уровнем шума (70 дБ). Для дополнительного снижения шумности можно использовать шумопоглощающий короб, который заказывается дополнительно и снижает уровень шума на 20 дБ. Длина воздушного гибкого трубопровода 3 метра, которая может быть увеличена до 10 метров.
  • Генераторы вибраций 51140 позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
  • Встроенные функции защиты по току, по нагрузке, по смещению центра тяжести изделия от оси приложения силы вибростенда, по перегреву (при отключении системы охлаждения).

Виброустановку TV 51140 образуют вибростенд S 51140, усилитель мощности BAA 1000 и охлаждающий вентилятор SB 0140. Для задания параметров вибрации, воспроизводимой установкой TV 51140, и анализа сигналов с датчиков применяется система управления вибростендами ZET 017-U.

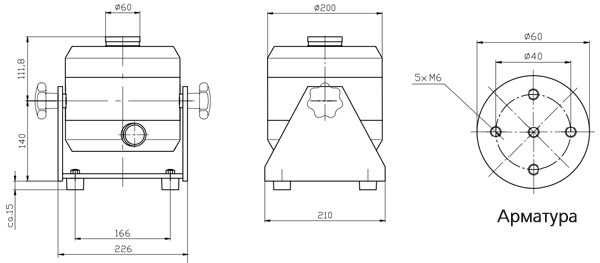

Габариты вибростенда S 51140


Виброиспытательная система TV 51140СМ. ТАКЖЕ :

  • Модальный анализ
  • Параметры вибростенда
  • Взаимосвязь вибровеличин
ОСОБЕННОСТИ

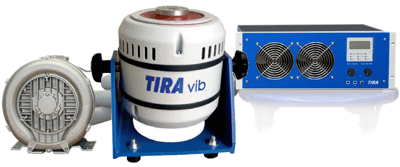

В комплект поставки системы TV 51140 входят:

  • Вибростенд S 51140 (воспроизведение вибраций)
  • Усилитель BAA 1000 (усиление сигнала с генератора на вибростенд)
  • Охлаждающий вентилятор SB 140 (Вибростенд охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр)

В базовую комплектацию системы также должны входить:

  • Система управления вибростендом (анализатор спектра ZET 017-U4, программное обеспечение ZETLAB VIBRO, акселерометры ВС 110 и ВС 111, магнитный крепеж, магнитный кубик, восковая мастика)
Параметр Ед. измерения Значение
Вибростенд

TV 51140

Сила (синусоидальная вибрация)

Н

440

Сила (случайная вибрация)

Н

311

Частотный диапазон

Гц

2...6500

Ускорение (синусоидальная вибрация)

g

110

Ускорение (случайная вибрация)

g

80

Максимальный ход (пик-пик)

мм

25,4

Масса загрузки

кг

6

Максимальная скорость

м/с

1,5

Номинальный ток

А

8

Номинальное сопротивление

Ом

4

Жесткость подвески

Н/мм

5

Эффективная движущая масса

кг

0,4

Максимальный вес при испытаниях

кг

6

Основная резонансная частота

Гц

>5 500

Вес с цапфой

кг

18

Арматура

мм

∅60


Сделать заказ и запросить дополнительную информацию по TV 51140 Вы можете здесь.
