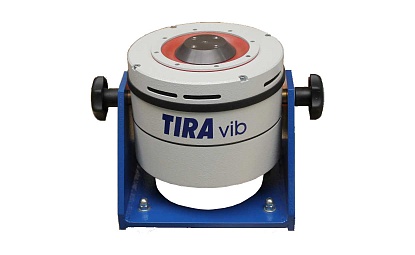

Вибростенд TV 51140-C
-
F (сила) = 400 H;
-
f (частотный диапазон) = 40...20 000 Гц;
-
A (ускорение) = 68 g;
-
S (перемещение) = 4 мм.
Электродинамические стенды TV 51140-C представляют собой вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Для задания параметров вибрации, воспроизводимой установкой 51140-С, и анализа сигналов с датчиков применяется система управления вибростендами ZET017-U.
ОБЛАСТИ ПРИМЕНЕНИЯ:- модальный анализ структуры
- калибровка датчиков вибрации
- калибровка сейсмоприёмников
- испытания установок малого размера
- Вибраторы TV 51140-С отличаются высокой осевой жесткостью.
- Применение магнитов из редкоземельных металлов позволило снизить вес стенда, что облегчает работу, особенно в мобильном варианте.
- Генераторы вибраций TV 51140-С позволяют проводить испытания в соответствии с международными стандартами DIN, ISO, BS, MIL, IEC и др.
- Параметры вибростенда
- Взаимосвязь вибровеличин
В комплект поставки вибростенда входят:
- Вибратор S 51140-С.
- Усилитель BAA 1000.
- Охлаждающая установка TB 0140.
Виброиспытательная система TV 51140-С поставляется с составе одной из систем (в состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний):
- Система управления вибростендом.
- Система поверки вибродатчиков.
- Система поверки сейсмоприёмников.
В состав каждой системы входит контроллер ZET 017-U4/8, необходимый набор датчиков и усилителей, а также ПО для автоматизации испытаний.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Вибростенд |
|
TV 51140-С |
| Сила (синусоидальная вибрация) |
Н |
400 |
| Сила (случайная вибрация) |
Н |
200 |
| Частотный диапазон |
Гц |
40...20 000 |
| Ускорение (синусоидальная вибрация) |
g |
68 |
| Ускорение (случайная вибрация) |
g |
34 |
| Максимальный ход (пик-пик) |
мм |
4 |
| Основная резонансная частота |
Гц |
>19 000 |
| Максимальная скорость |
м/с |
1,2 |
| Номинальный ток |
А |
18 |
| Номинальное сопротивление |
Ом |
4 |
| Эффективная движущая масса |
кг |
0,60 |
| Вес с цапфой |
кг |
21 |
| Арматура |
мм |
∅54 |
