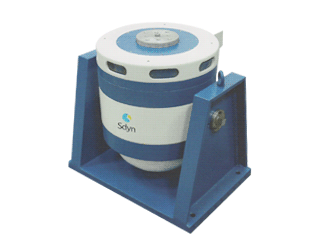

Вибростенд SEV-140/DSA 3K

ОПИСАНИЕ:
  • F (сила) = 3000 H;

  • f (частотный диапазон) = DC...4000 Гц;

  • A (ускорение) = 85 g;

  • S (перемещение) = 25 мм;

  • m (масса загрузки) = 20 кг

Виброиспытательные стенды серии SEV 140 предназначены для проведения лабораторных исследований и квалификационных тестов: ресурсные испытания, испытания на вибропрочность, определение предельных вибрационных нагрузок, определение отклика (определение способности передавать или гасить вибрацию или выявлении колебательных мод какой-либо конструкции в резонансе). Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U по программам синусоидальной вибрации (на фиксированных частотах или методом качания частоты), случайной вибрации (в широкой полосе частот), ударных воздействий (одиночных, многократных, виброударов).

ПРЕИМУЩЕСТВА:
  • Совместим с любыми датчиками
  • Легкая подвесная система
  • Прочная конструкция обеспечивает длительный срок службы.
  • Звукопоглотитель.

Виброиспытательная система SEV 125 состоит из вибростенда и усилителя мощности и управляется контроллером ZET 017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET 017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.


Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U

ОСОБЕННОСТИ КОМПЛЕКТ ПОСТАВКИ

Вибростенд

Усилитель мощности

Система охлаждения

Набор инструментов для монтажа вибростенда (ключи, отвертки)

Расширительный стол, который крепится к штоку вибростенда

Дополнительно для работы потребуется следующее оборудование:

  • Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
  • Генератор сигнала или система управления
  • Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
Параметр Ед. измерения Значение
Вибростенд

SEV 140

Усилитель мощности

DSA 3K

Сила (синусоидальная вибрация)

Н

3000

Сила (случайная вибрация)

Н

2000

Частотный диапазон

Гц

DC...4000

Ускорение (синусоидальная вибрация)

g

85

Максимальный ход (пик-пик)

мм

25

Масса загрузки

кг

20

Диаметр стола, мм

мм

140

Виброскорость (пик)

м/с

1,4

Масса движущего элемента

кг

3,5

Максимальный вес при испытаниях

кг

20

Резонансная частота

Гц

3600

Масса вибростенда

кг

600

Выходная мощность усилителя

70 В, 55 А

Входное сопротивление

кОм

10

Габариты (длина х ширина х высота)

мм

585х415х535


Сделать заказ и запросить дополнительную информацию по SEV-140/DSA 3K Вы можете здесь.
