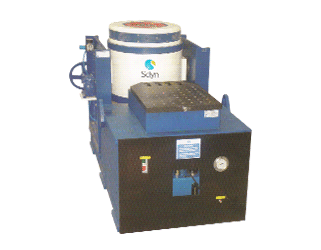

Вибростенд SEV-180/DSA 4K

ОПИСАНИЕ:
  • F (сила) = 4000 H;

  • f (частотный диапазон) = DC...3500 Гц;

  • A (ускорение) = 50 g;

  • S (перемещение) = 38 мм;

  • m (масса загрузки) = 150 кг

Виброиспытательные стенды серии SEV 180 предназначены для моделирования вибрации окружающей среды для исследования виброустойчивости и подтверждения функциональной надежности различных электронных и электрических изделий. Управление испытаниями осуществляется с помощью системы управления вибростендами ZET 017-U, включающей в себя программы синусоидальной вибрации, широкополосной случайной вибрации, ударных воздействий, виброудара.

ПРЕИМУЩЕСТВА:
  • Совместим с любыми датчиками
  • Легкая подвесная система
  • Прочная конструкция обеспечивает длительный срок службы.
  • Звукопоглотитель.

Виброиспытательная система SEV 180 состоит из вибростенда и усилителя мощности и управляется контроллером ZET017-U. Контроль параметров вибрации осуществляется по каналам обратной связи от датчиков (акселерометров, велосиметров, датчиков перемещения), устанавливаемых на столе вибростенда и испытуемом изделии. Оператор задает профиль испытаний и контроллер системы управления вибростендами ZET017-U обеспечивает воспроизведение вибростендом заданного профиля в автоматическом режиме.


Схема испытаний вибрацией на базе системы управления вибростендами ZET 017-U

ОСОБЕННОСТИ

В базовую комплектацию входят:

  • Анализатор спектра в черном корпусе с красной кнопкой ZET017-U4.
  • Система управления вибростендами ZET017-U
  • Вибропреобразователи ВС 111 и ВС 110
  • Крепежный магнит, крепежный кубик
  • Мастика
КОМПЛЕКТ ПОСТАВКИ ДЛЯ ВИБРОСТЕНДА

Вибростенд

Усилитель мощности

Система охлаждения

Набор инструментов для монтажа вибростенда (ключи, отвертки)

Расширительный стол, который крепится к штоку вибростенда

Дополнительно для работы потребуется следующее оборудование:

  • Компрессор - для накачки пневматической подушки внутри стенда, которая поддерживает шток
  • Генератор сигнала или система управления
  • Автомат питания достаточной мощности, чтобы выдержать пусковой ток (смотрите внимательно документацию)
Параметр Ед. измерения Значение
Вибростенд

SEV 180

Усилитель мощности

DSA 4K

Сила (синусоидальная вибрация)

Н

4000

Сила (случайная вибрация)

Н

2800

Частотный диапазон

Гц

DC...3500

Ускорение (синусоидальная вибрация)

g

50

Максимальный ход (пик-пик)

мм

38

Масса загрузки

кг

150

Диаметр стола, мм

мм

180

Виброскорость (пик)

м/с

1,6

Масса движущего элемента

кг

8

Резонансная частота

Гц

3200

Масса вибростенда

кг

850

Выходная мощность усилителя

70 В, 60 А

Входное сопротивление,

кОм

10

Габариты (длина х ширина х высота)

мм

725х500х795


Сделать заказ и запросить дополнительную информацию по SEV-180/DSA 4K Вы можете здесь.
